다이캐스팅의 가장 큰 장점은 무엇입니까?

다이캐스팅의 가장 큰 장점은 최소한의 후처리로 대량의 복잡하고 치수가 정확한 금속 부품을 고속으로 생산할 수 있다는 것입니다. 단일 생산 주기에서 다이캐스팅은 다른 금속 성형 공정에서 따라올 수 없는 엄격한 공차, 매끄러운 표면 마감 및 일관된 반복성을 제공합니다. 자동차, 전자, 항공우주, 소비재 등 정밀도와 처리량이 모두 중요한 산업의 경우 다이캐스팅은 효율성과 품질의 교차점에 있습니다.

이 기사에서는 치수 정확도, 속도, 재료 효율성, 비용 경제성 및 경쟁 공정과의 비교를 다루면서 다이캐스팅이 현대 제조 분야에서 지배적인 위치를 차지하는 이유를 정확하게 분석합니다.

치수 정확도 및 엄격한 공차

다이캐스팅 지속적으로 엄격한 공차를 달성합니다. ±0.1mm 대부분의 기능과 정밀 툴링 설정에서 ±0.05mm의 공차를 달성할 수 있습니다. 이러한 정확도 수준은 프로세스 자체에 내장되어 있습니다. 용융 금속은 수십만 번의 샷에서 모양을 유지하는 경화 강철 다이에 고압(합금 및 부품 형상에 따라 1,500~25,000psi 이상)으로 주입됩니다.

이것이 실제로 의미하는 바는 다이캐스팅 공정에서 부품이 조립 준비가 되어 나오거나 약간의 2차 가공만 필요하다는 것입니다. 구멍, 나사산, 보스, 리브 및 언더컷을 부품에 직접 주조할 수 있는 경우가 많습니다. 일반적으로 공차가 ±0.5mm 이하인 샌드 캐스팅에 비해 다이 캐스팅은 CNC 마무리 작업의 필요성을 크게 줄입니다.

예를 들어 자동차 변속기 하우징의 경우 베어링 시트의 보어 위치는 1밀리미터 미만으로 유지되어야 합니다. 다이캐스트 알루미늄 하우징은 다이에서 직접 이를 달성하여 부품당 기계 시간을 20분 정도 소요되는 CNC 작업에서 3~5분 정도의 가벼운 마무리 작업으로 단축합니다.

높은 생산 속도와 사이클 타임

속도는 다이캐스팅 공정의 결정적인 강점 중 하나입니다. 부품 크기와 합금에 따라 사이클 시간은 소형 아연 다이캐스트 부품의 경우 10초 미만이고 대형 알루미늄 부품의 경우 60~90초입니다. 다중 캐비티 다이를 실행하는 단일 다이캐스팅 기계는 교대당 수천 개의 완제품을 생산할 수 있습니다.

특히 아연 다이캐스팅은 매우 빠릅니다. 작은 아연 부품(커넥터 하우징, 잠금 장치, 소형 구조 부품)은 다음을 초과하는 속도로 생산될 수 있습니다. 시간당 1,000발 핫 챔버 기계에서. 이 처리량은 인베스트먼트 주조, 단조 또는 스톡 바 가공으로는 달성할 수 없습니다.

자동차 부문의 고압 다이 캐스팅(HPDC) 라인은 자동화된 부품 추출, 트리밍 및 품질 검사가 셀에 직접 통합되어 거의 연속적으로 실행됩니다. 알루미늄 엔진 마운트 또는 기어 하우징을 생산하는 잘 최적화된 HPDC 셀은 교대당 400~600개의 완전한 부품 , 최소한의 운영자 개입으로.

이러한 속도 이점은 대규모 생산 실행에 비해 더욱 복잡해집니다. 연간 500,000개의 동일한 부품이 필요한 경우, 단위당 툴링 비용이 빠르게 상각되고, 주기 시간 이점은 부품당 인건비 절감으로 직접적으로 이어집니다.

복잡한 기하학 기능

다이캐스팅을 사용하면 기계 가공을 사용하면 엄청나게 비용이 많이 들고 단조로는 불가능한 경우가 많은 기하학적 복잡성을 지닌 부품을 생산할 수 있습니다. 내부 통로, 얇은 벽, 복잡한 외부 프로파일, 통합 장착 기능 및 장식 표면 질감을 모두 단일 다이캐스트 부품에 통합할 수 있습니다.

얇은 벽 기능

알루미늄 다이캐스팅은 일반적으로 다음과 같은 벽 두께를 달성합니다. 1.5~2.5mm . 유동성이 뛰어난 아연은 벽을 얇게 만들 수 있습니다. 0.4mm 작은 부분에서. 이 기능은 자동차 및 항공우주 애플리케이션의 중량 감소와 가전제품 인클로저의 크기 감소에 매우 중요합니다.

부품 통합

다이캐스팅 형상 기능의 가장 경제적으로 중요한 응용 분야 중 하나는 부품 통합입니다. 즉, 이전에 여러 제작 및 조립된 구성 요소를 단일 다이캐스트 부품으로 결합하는 것입니다. 테슬라의 대형 다이캐스팅(기가캐스팅) 채용 통합 70개 이상의 개별 스탬핑 및 용접 부품 모델 Y의 후면 하부 구조를 단일 알루미늄 다이 캐스팅으로 만들었습니다. 이로 인해 차체 구조의 상당 부분에 걸쳐 조립 고정 장치, 용접 로봇 및 접합 작업이 제거되었습니다.

유사한 논리가 여러 산업 전반에 걸쳐 소규모로 적용됩니다. 다이캐스트 유압 매니폴드 블록은 가공된 블록과 여러 용접 피팅 및 포트를 대체하여 부품 수와 잠재적인 누출 지점을 모두 줄일 수 있습니다.

표면 마감 품질

다이캐스팅은 다음 범위의 표면 마감을 생성합니다. Ra 0.8~3.2μm 추가적인 가공이나 연마 없이 다이에서 직접 제작됩니다. 이는 사형 주조(Ra 6.3~25μm)보다 훨씬 부드럽고 가벼운 가공 작업과 비슷합니다.

매끄러운 주조 표면은 광범위한 표면 준비 없이 직접 페인팅, 분체 코팅, 양극 산화 처리 또는 도금에 적합합니다. 소비자를 대상으로 하는 제품(손잡이, 하우징, 장식용 트림)의 경우 이는 마감 비용을 낮추고 시장성 있는 외관을 더 빠르게 연출할 수 있음을 의미합니다.

다이캐스팅 툴링은 질감이 있는 표면, 로고, 부품 번호 및 미세한 디테일을 다이 페이스에 직접 통합할 수 있으므로 브랜딩 및 식별이 보조 작업으로 적용되지 않고 캐스팅됩니다.

재료 효율성 및 재활용성

다이캐스팅은 거의 순형에 가까운 공정입니다. 즉, 완성된 주조에 사용되는 금속의 양이 소비되는 금속의 양과 가깝습니다. 복잡한 부품의 경우 재료 제거율이 50~80%인 고체 빌렛 가공과 달리 다이캐스팅은 상대적으로 스크랩이 적게 생성됩니다. 러너 시스템, 오버플로 웰 및 플래시는 잘려져 용해로로 직접 재활용됩니다.

다이캐스팅에 사용되는 주요 합금(알루미늄, 아연, 마그네슘, 구리 기반 합금)은 모두 재활용성이 뛰어납니다. 2차 알루미늄 합금(1차 제련 금속이 아닌 재활용 스크랩으로 생산)은 다이캐스팅에 사용되는 알루미늄의 대부분을 차지하며 이를 생산하려면 에너지의 약 5% 보크사이트 광석에서 1차 알루미늄을 생산하는 데 필요합니다. 이로 인해 다이캐스팅은 기본 금속 투입에 의존하는 공정에 비해 본질적으로 더 지속 가능한 금속 성형 공정이 됩니다.

대량 생산에서는 금속 수율이 조금만 향상되더라도 비용에 상당한 영향을 미칩니다. 하루에 10,000kg의 알루미늄을 주조하는 시설에서는 수율을 70%에서 75%로 향상시키며 하루에 500kg의 판매 가능한 금속을 회수합니다. 이는 투입 비용과 에너지 소비를 의미 있게 줄여줍니다.

규모에 따른 비용 경제학

다이캐스팅은 초기 툴링 비용이 높습니다. 중간 정도의 복잡성을 지닌 알루미늄 부품을 위한 생산 다이의 비용은 일반적으로 $50,000 및 $250,000 , 크기, 복잡성 및 충치 수에 따라 다릅니다. 매우 큰 구조적 주조 또는 다중 슬라이드 툴링의 경우 비용이 $500,000를 초과할 수 있습니다. 이러한 초기 투자는 소량 적용 분야의 다이캐스팅에 대한 주요 장벽입니다.

그러나 툴링 비용이 충분한 생산량(일반적으로 20,000~50,000개 이상의 부품)에 걸쳐 분할되면 다이캐스팅의 단위당 비용이 다른 대안보다 훨씬 낮아집니다. 빠른 사이클 시간, 부품당 최소한의 노동력, 낮은 폐기율, 2차 작업 감소 등의 조합은 경쟁 프로세스가 대량으로 따라올 수 없는 단위 경제성 프로필을 만듭니다.

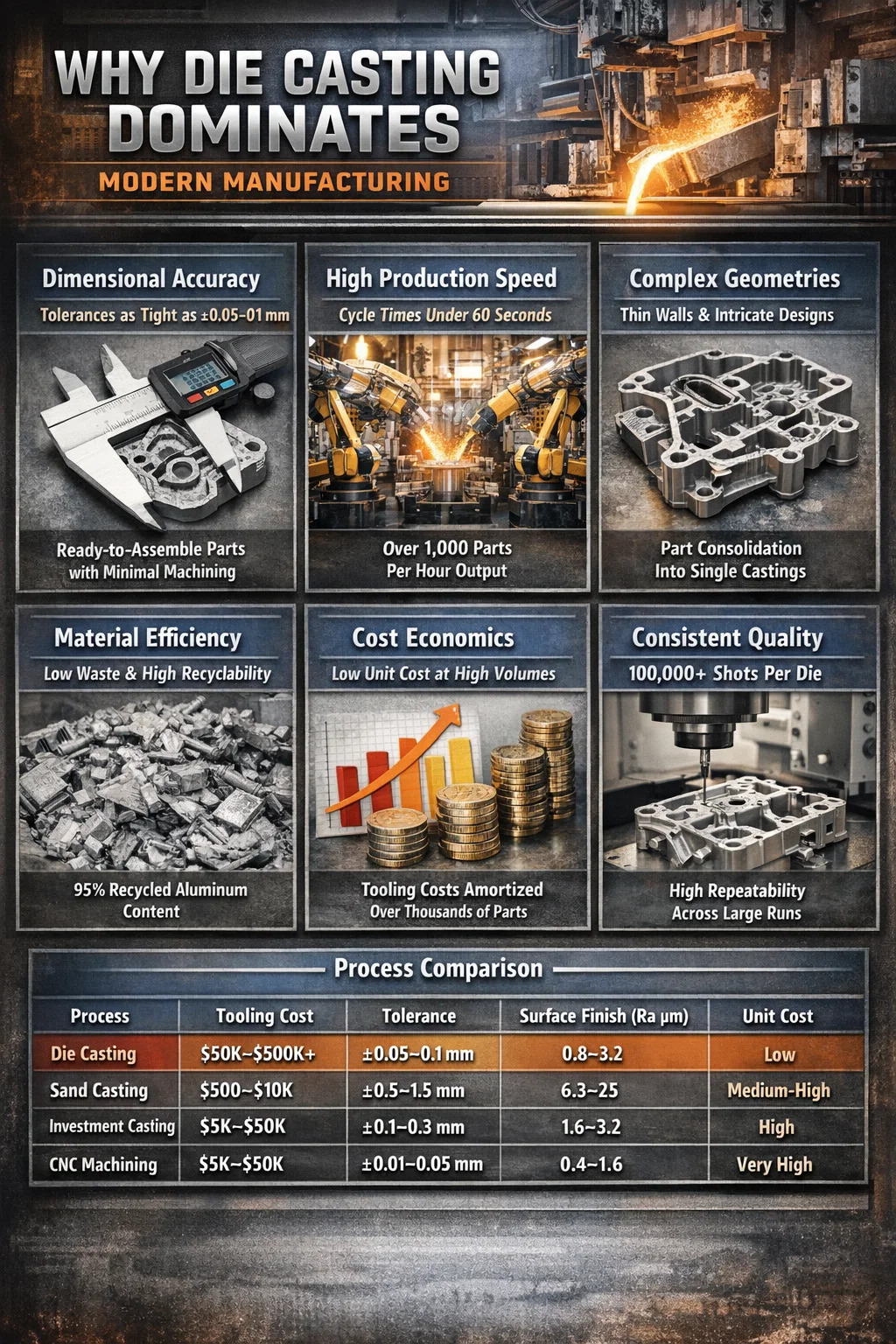

표는 다이캐스팅이 적합한 위치를 보여줍니다. 소량의 경우 가장 저렴한 옵션이 아니며 최고의 정밀도를 위한 CNC 가공과 일치하지 않습니다. 그러나 우수한 정확도, 매끄러운 표면, 낮은 단위당 비용이 요구되는 복잡한 부품의 중대형 생산에서는 다른 프로세스가 완전히 대체할 수 없는 위치를 차지합니다.

장기간 생산 실행 전반에 걸쳐 일관성과 반복성

알루미늄 다이캐스팅에 사용되는 경화 H13 강철 다이는 일반적으로 다음과 같은 등급을 받습니다. 100,000~200,000샷 수리 또는 교체가 필요하기 전에. 더 낮은 온도와 압력에서 작동하는 아연 주조 다이는 일반적으로 1,000,000발 . 이 서비스 수명 동안 다이 치수는 최소한으로 변경됩니다. 즉, 부품 치수는 첫 번째 샷부터 마지막 ​​샷까지 사양 내에서 유지됩니다.

이러한 반복성은 조립 라인 제조에 매우 중요합니다. 수천 개의 동일한 부품이 여러 공급업체에서 조달한 다른 구성 요소와 결합되어야 하는 경우 일관성은 정확성만큼 중요합니다. 1번 샷에서 정확하게 맞는 다이캐스트 브래킷은 100,000번 샷에서도 똑같이 잘 맞아야 하며, 잘 관리된 다이 캐스팅 작업에서는 그렇게 될 것입니다.

최신 다이캐스팅 기계는 폐쇄 루프 공정 제어를 사용하여 사출 속도, 압력, 다이 온도, 냉각 시간 등의 샷 매개변수를 좁은 창 내에서 유지함으로써 동일한 다이 사양이 사용될 때 교대조, 작업자, 심지어 시설 전반에 걸쳐 부품 속성이 일관되게 유지되도록 보장합니다.

합금 옵션 및 기계적 특성

다이캐스팅은 단일 재료에 국한되지 않습니다. 가장 일반적으로 사용되는 다이캐스팅 합금은 각각 특정 성능 프로필을 제공합니다.

• 알루미늄 합금(A380, A383, ADC12): 가장 널리 사용되는 다이캐스팅 소재입니다. 중량 대비 강도 비율이 좋고 내식성이 우수하며 열전도율이 좋습니다. 인장 강도는 일반적으로 300-330MPa입니다. 자동차 구조 부품, 전자 하우징, 펌프 본체에 이상적입니다.
• 아연 합금(Zamak 3, Zamak 5, ZA-8): 알루미늄보다 밀도가 높지만 탁월한 주조 유동성으로 인해 가장 얇은 벽과 가장 섬세한 디테일이 가능합니다. 인장강도 280-400 MPa. 자물쇠, 하드웨어, 커넥터 및 정밀 소형 부품에 광범위하게 사용됩니다.
• 마그네슘 합금(AZ91D, AM60): 다이캐스팅에 사용되는 가장 가벼운 구조용 금속으로 알루미늄보다 약 35% 가볍습니다. 인장강도 230-260 MPa. 자동차 계기판, 스티어링 칼럼, 노트북 섀시에 사용이 증가하고 있습니다.
• 구리 합금(황동, 청동): 내식성, 전기 전도성 또는 베어링 특성이 필요한 곳에 사용됩니다. 주조 온도 상승으로 인한 툴링 마모 증가.

다이캐스트 부품의 기계적 특성은 일반적으로 주조의 미세 다공성으로 인해 단조 부품보다 낮지만 대부분의 구조적 응용 분야에 적합합니다. 알루미늄 다이 캐스팅(T5 또는 T6 템퍼)의 열처리는 필요한 경우 강도와 경도를 더욱 향상시킬 수 있지만 이는 진공 보조 또는 압착 다이 캐스팅 공정으로 생산된 저다공성 부품으로 제한됩니다.

다이 캐스팅이 가장 큰 가치를 제공하는 응용 분야

다이캐스팅이 뛰어난 점을 이해하면 경쟁 프로세스보다 다이캐스팅을 지정해야 하는 시기를 명확히 하는 데 도움이 됩니다.

자동차 산업

자동차 부문은 대략적으로 전체 알루미늄 다이캐스팅 생산량의 70% 전 세계적으로. 엔진 블록, 변속기 케이스, 클러치 하우징, 오일 펌프, 차동 케이스, 서스펜션 브래킷 및 EV 배터리 하우징은 모두 일반적으로 다이캐스트입니다. 연비와 EV 주행거리를 ​​개선하기 위한 차량 경량화 추진으로 인해 철 및 강철 주조에서 알루미늄 다이캐스팅으로의 전환이 가속화되었습니다.

가전제품

노트북 프레임, 스마트폰 내부 구조 프레임, 카메라 본체, 오디오 장비 하우징은 주로 알루미늄과 마그네슘 등의 다이캐스팅을 통해 생산됩니다. 통합된 열 방출 기능과 장착 보스를 갖춘 얇은 벽 구조 프레임을 생산할 수 있는 능력으로 인해 다이캐스팅이 이 부문에서 선호되는 공정이 되었습니다.

산업용 장비 및 전동 공구

기어박스 하우징, 모터 엔드 캡, 공압 및 유압 밸브 본체, 전동 공구 하우징은 내구성과 치수 정밀도를 위해 대량으로 다이캐스트됩니다. 복잡한 내부 포팅을 유압 밸브 본체에 통합하는 능력은 가공된 대안에 비해 다이캐스팅의 특별한 장점입니다.

하드웨어, 잠금 장치 및 부속품

아연 다이캐스팅은 도어 하드웨어, 자물쇠 본체, 캐비닛 부속품, 배관 설비 및 전기 커넥터의 대량 생산을 주도합니다. 아연 다이캐스팅의 세부 해상도와 표면 마감은 단위당 대량 비용의 일부만으로 기계 가공으로 얻을 수 있는 수준과 일치하거나 그 이상입니다.

프로세스 선택 시 고려해야 할 제한 사항

다이캐스팅은 모든 용도에 적합한 선택은 아닙니다. 한계를 명확히 하면 비용이 많이 드는 실수를 방지할 수 있습니다.

• 높은 툴링 투자: 소량 생산(부품 10,000~20,000개 미만)에서는 툴링 비용을 경쟁적으로 상각할 수 없는 경우가 많습니다. 모래 주조 또는 매몰 주조는 적은 양으로 더 경제적일 수 있습니다.
• 다공성: 표준 고압 다이캐스팅은 주조물에 공기를 가둬 용접성을 제한하고 열처리를 어렵게 만드는 미세 다공성을 생성합니다. 진공 다이 캐스팅과 스퀴즈 캐스팅은 이를 완화하지만 공정 비용이 추가됩니다.
• 제한된 합금 범위: 모든 금속이 다이캐스팅에 적합한 것은 아닙니다. 강철 및 티타늄과 같은 고융점 합금은 극한의 온도와 빠른 다이 마모로 인해 상업적으로 다이 캐스팅되지 않습니다.
• 부품 크기 제약: 매우 큰 부품에는 매우 크고 값비싼 기계가 필요합니다. 현재 6,000톤 이상의 조임력을 갖춘 구조적 다이캐스팅 기계가 존재하지만 부품 크기에는 여전히 실질적인 제한이 있습니다.
• 설계 제약: 수축 결함을 방지하려면 벽 두께를 비교적 균일하게 유지해야 합니다. 깊은 언더컷과 특정 내부 형상에는 사이드 액션이나 코어가 필요하므로 툴링 복잡성과 비용이 추가됩니다.

이러한 제한 사항 중 어느 것도 다이캐스팅의 핵심 장점을 부정하지 않습니다. 이는 단순히 다이캐스팅이 최적의 선택이 되는 작동 범위를 정의하는 것뿐입니다.

다이 캐스팅 기능을 확장하는 새로운 개발

다이캐스팅 공정은 응용 범위를 확장하고 역사적 한계를 해결하면서 계속 발전하고 있습니다.

진공 보조 다이 캐스팅

진공 다이캐스팅은 사출 전에 다이 캐비티에서 공기를 배출함으로써 다공성을 극적으로 줄입니다. 이를 통해 알루미늄 다이캐스팅의 T6 열처리가 가능해지며, 항복강도가 향상됩니다. 30~50% 주조 상태와 비교하여 이전에는 단조품으로 제한되었던 구조적 적용이 가능해졌습니다.

반고체 다이 캐스팅(Rheocasting 및 Thixocasting)

완전 액체가 아닌 부분적으로 슬러리로 응고된 반고체 상태의 금속을 주입하면 주입 중 난류와 갇힌 가스가 줄어듭니다. 반고체 다이캐스팅은 단조품에 가까운 미세구조를 갖고 있어 기계적 성질과 용접성이 우수합니다. 자동차 구조 부품에 대한 채택이 증가하고 있습니다.

대형 구조용 다이캐스팅

6,000~9,000톤의 조임력을 갖춘 기계가 자동차 구조용 대형 주조에 배치되고 있습니다. Tesla가 대량 생산에 앞장섰고 현재 여러 OEM에서 채택하고 있는 이 시스템은 이전에 수십 개의 스탬핑 및 용접 부품이 필요했던 단일 주조로 차체 구조를 생산합니다. 이는 차량 구조 제조 방식의 근본적인 변화를 나타냅니다.

시뮬레이션 기반 툴링 설계

고급 금형 흐름 및 응고 시뮬레이션 소프트웨어를 사용하면 금속을 절단하기 전에 다이캐스팅 툴링을 최적화할 수 있습니다. 게이트 위치, 러너 형상, 오버플로 배치 및 냉각 채널 설계가 디지털 방식으로 검증되므로 필요한 툴링 반복 횟수가 줄어들고 설계에서 첫 번째 생산 부품까지의 시간이 단축됩니다. 이는 다이캐스팅 툴링 개발에 따른 역사적으로 높은 비용과 일정 위험을 줄여줍니다.
