다이캐스팅은 얼마나 걸리나요?

얼마나 오래 합니까? 다이 캐스팅 받아요? 직접적인 답변

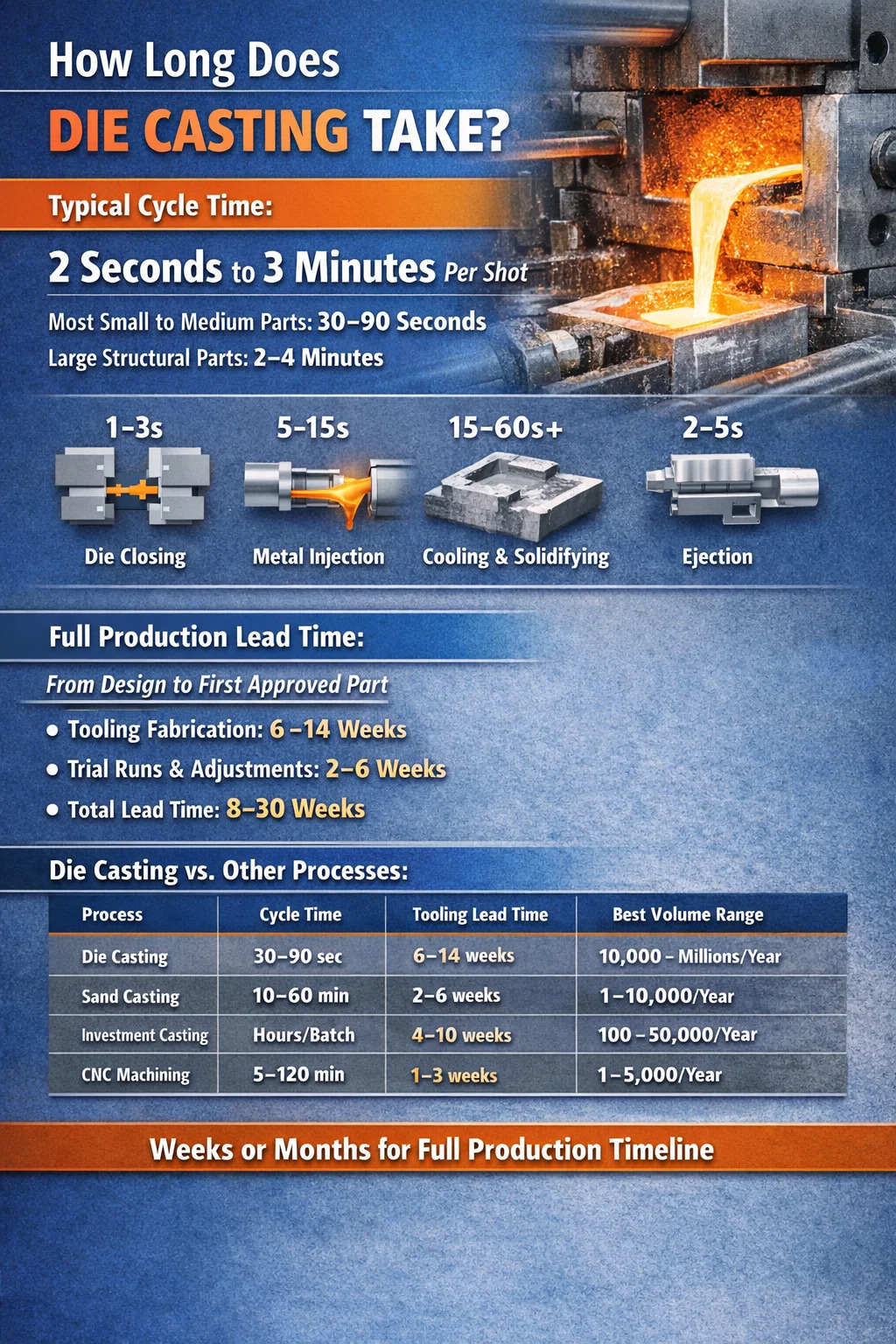

단일 다이캐스팅 사이클은 일반적으로 다음과 같은 시간이 소요됩니다. 2초~3분 , 부품 크기, 합금 유형, 벽 두께 및 기계 구성에 따라 다릅니다. 자동차 브래킷, 하우징, 가전제품에 사용되는 대부분의 중소형 알루미늄 또는 아연 부품의 경우 현실적인 사이클 시간은 다음과 같습니다. 30초와 90초 . 전기 자동차의 대형 마그네슘 또는 알루미늄 구조 부품은 해당 창을 샷당 2~4분까지 밀어낼 수 있습니다.

그 사이클 시간 수치는 이야기의 일부일 뿐입니다. 첫 번째 양호한 부품이 생산되기 전에 다이캐스팅 작업에는 툴링 제작(6~14주 소요), 기계 설정, 다이 예열, 시험 촬영 및 치수 검증이 포함됩니다. 원시 설계부터 승인된 생산 부품까지 전체 일정은 몇 초가 아닌 몇 주 또는 몇 달 단위로 측정됩니다.

샷당 주기와 전체 생산 일정을 모두 이해하면 구매자, 엔지니어 및 운영 팀이 현실적인 기대치를 설정하고 비용이 많이 드는 일정 오류를 방지하는 데 도움이 됩니다.

다이캐스팅 공정: 단계별 시간 분석

모든 다이 캐스팅 사이클은 여러 순차적 단계로 구성됩니다. 각각은 시간을 소비하고 모든 단계에서 전체 주기로 이어지는 지연을 발생시킵니다. 각 샷 내에서 실제로 일어나는 일은 다음과 같습니다.

다이 폐쇄 및 클램핑

다이의 두 반쪽(고정 다이 반쪽과 이젝터 다이 반쪽)이 함께 모여 높은 조임력으로 고정됩니다. 400톤 콜드 챔버 기계의 경우 이 단계는 대략 다음과 같습니다. 1~3초 . 톤수 등급이 더 높은 대형 기계는 더 많은 질량을 이동하므로 닫고 잠금을 확인하는 데 3~5초가 필요할 수 있습니다. 체결력이 부족하면 플래시 불량이 발생하기 때문에 이 단계를 임의로 서두르면 안 됩니다.

금속 주입

용융 금속은 압력을 받아 다이 캐비티 안으로 강제로 들어가게 됩니다. 주로 아연, 납, 주석 합금에 사용되는 핫 챔버 다이캐스팅에서는 사출 메커니즘이 용융물에 잠겨 있으므로 충전 시간이 매우 빠릅니다. 0.01~0.5초 . 알루미늄, 구리, 마그네슘에 사용되는 콜드 챔버 다이 캐스팅에서는 먼저 금속을 별도의 샷 슬리브에 담아서 주입이 시작되기 몇 초 전에 추가해야 합니다. 콜드 챔버 공정의 실제 캐비티 채우기는 여전히 다음 단계에서 발생합니다. 0.01~0.1초 , 그러나 국자를 포함한 전체 주입 단계는 5~15초에 가깝습니다.

응고 및 냉각

이는 대부분의 다이 캐스팅 사이클에서 가장 긴 단일 단계입니다. 주입 후 금속은 뒤틀림 없이 취출할 수 있을 만큼 충분한 구조적 강성을 확보할 수 있을 만큼 충분히 냉각되어야 합니다. 냉각 시간은 부품 형상, 벽 두께, 합금 특성, 다이의 수냉 채널이 얼마나 잘 설계되고 유지관리되는지에 따라 달라집니다.

벽이 얇은 아연 부품(벽 1.5~2.5mm)은 다음 단계에서 응고될 수 있습니다. 3~8초 . 벽이 3~5mm인 알루미늄 부품에는 일반적으로 15~40초 . 단면이 6~10mm인 두꺼운 구조용 알루미늄 주물에는 다음이 필요할 수 있습니다. 60~120초 또는 그 이상. 다공성이나 변형을 유발하지 않고 냉각 시간을 줄이는 것은 대량 다이 캐스팅의 주요 엔지니어링 과제 중 하나입니다.

다이 오프닝 및 부품 배출

부품이 충분히 견고해지면 다이가 열리고 이젝터 핀이 주물을 캐비티 밖으로 밀어냅니다. 이 기계적 시퀀스는 일반적으로 다음과 같은 시간이 소요됩니다. 2~5초 . 부품은 컨베이어나 급냉 탱크로 떨어집니다. 배출력은 주의 깊게 조정해야 합니다. 너무 적으면 부품이 달라붙습니다. 너무 많고 얇은 형상이 파손되거나 변형됩니다.

다이 윤활 및 재설정

배출 후 로봇이나 스프레이 시스템은 다이 이형 윤활제(일반적으로 수성)를 캐비티 표면에 도포합니다. 이는 점착을 방지하고 다이 온도를 관리하는 데 도움이 됩니다. 스프레이 시간은 다음과 같습니다. 2~10초 다이의 복잡성과 스프레이 노즐의 수에 따라 달라집니다. 과도한 윤활유를 제거하기 위한 블로우오프 주기에 1~3초가 더 추가됩니다. 그러면 주사위가 닫히고 다음 주기가 시작됩니다.

합금 및 부품 유형별 일반적인 사이클 시간

합금마다 열적 특성, 사출 압력, 응고 거동이 다릅니다. 아래 표는 부품 크기 범주 전반에 걸쳐 일반적인 다이캐스팅 재료의 대표적인 사이클 시간을 보여줍니다.

아연은 낮은 녹는점(약 380~420°C), 더 빠른 응고, 래들링 단계를 제거하는 핫 챔버 기계와의 호환성으로 인해 지속적으로 가장 짧은 사이클 시간을 생성합니다. 알루미늄은 더 높은 열 질량과 주입 온도(620~680°C)로 인해 훨씬 ​​더 많은 냉각 시간이 필요합니다. 주입 온도가 900°C 이상인 구리 합금은 견고한 다이 재료와 확장된 냉각을 요구하므로 다이캐스팅에서 가장 느린 합금 중 하나입니다.

다이 캐스팅에 소요되는 시간을 제어하는 요소

사이클 시간은 기계 제조업체가 임의로 할당한 숫자가 아닙니다. 이는 엔지니어가 측정, 모델링 및 상당 부분 제어할 수 있는 특정 물리적 및 프로세스 변수로 인해 발생합니다. 가장 영향을 미치는 요소는 다음과 같습니다.

벽 두께 및 부품 형상

냉각 시간은 대략 벽 두께의 제곱에 비례합니다. 벽 두께를 두 배로 늘리면 필요한 냉각 시간이 대략 네 배로 늘어납니다. 그 밖의 모든 것은 동일합니다. 20초 안에 냉각되는 3mm 공칭 벽을 가진 부품을 6mm로 재설계하는 경우 약 80초가 필요합니다. 이것이 바로 제조 가능성을 위한 설계(DFM) 검토가 재료를 절약할 뿐만 아니라 사이클 시간과 부품당 비용을 관리 가능하게 유지하기 위해 균일하고 얇은 벽을 지속적으로 추진하는 이유입니다.

형상도 채우기 시간에 영향을 줍니다. 좁은 러너, 얇은 리브 및 다중 코어가 있는 복잡한 캐비티에는 더 느린 사출 속도가 필요하거나 난류로 인한 다공성 위험이 있습니다. 깊은 포켓이나 언더컷이 있는 부품에는 열고 닫는 순서에 기계적인 단계를 추가하는 측면 동작(슬라이딩 코어)이 필요합니다.

다이 온도 관리

다이 온도는 사이클 시간에 직접적이고 강력한 영향을 미칩니다. 너무 차갑게 작동하는 다이는 조기 응고, 잘못된 작동 및 냉간 폐쇄를 유발합니다. 너무 뜨거워진 다이는 냉각 시간을 연장하고 납땜(금속이 다이에 달라붙는 현상)의 위험이 있습니다. 알루미늄 다이 캐스팅에 대한 최적의 다이 온도 창은 일반적으로 다음과 같습니다. 150~250°C 내부 수냉 채널과 외부 분무 냉각의 조합을 통해 캐비티 표면에서 유지됩니다.

다이 온도 컨트롤러(DTC)는 가열된 물이나 오일을 다이를 통해 순환시켜 시동 중 온도를 안정화하고 지속적인 생산 중에 이를 유지합니다. 잘 설계된 냉각 회로는 동일한 형상의 최적화되지 않은 다이에 비해 응고 시간을 20~35% 단축할 수 있습니다. 잘못 배치된 냉각 라인(두꺼운 부분에서 너무 멀리 떨어져 있음)으로 인해 작업자는 휘거나 기포가 생긴 부품을 피하기 위해 냉각 시간을 인위적으로 연장해야 하는 핫스팟을 남깁니다.

기계 톤수 및 속도

톤수가 높은 기계는 더 무거운 플래튼을 이동하고 빠른 유압 또는 전기 드라이브를 사용하더라도 다이 열기 및 닫기 스트로크에 더 많은 시간이 필요합니다. 160톤 기계는 1.5초 안에 클램프 사이클을 완료할 수 있습니다. 자동차 구조 부품을 제작하는 2,000톤 규모의 기계는 클램핑에만 5~8초가 소요될 수 있습니다. 전기 다이 캐스팅 기계(서보 구동)는 일반적으로 구형 유압 전용 기계보다 더 빠르고 반복 가능한 클램핑 및 사출 동작을 달성하며 종종 중간 크기 부품에서 사이클당 2~5초를 트리밍합니다.

충치 수

다중 캐비티 다이는 사이클 시간을 비례적으로 늘리지 않고도 샷당 더 많은 부품을 생산합니다. 소형 아연 커넥터용 단일 캐비티 다이는 주기당 15초로 실행되어 분당 4개의 샷을 생성할 수 있습니다. 동일한 기계의 동일한 부품에 대한 16개 캐비티 다이는 여전히 사이클당 약 15~20초로 실행되지만 이제는 하나가 아닌 사이클당 16개의 부품을 생산하여 부품당 시간을 15초에서 1.5초 미만으로 효과적으로 줄입니다. 트레이드오프는 더 높은 다이 비용(16캐비티 아연 다이의 비용은 $80,000~$150,000, 단일 캐비티의 경우 $15,000~$30,000)과 더 복잡한 품질 관리입니다.

자동화 수준

작업자가 금속을 국자로 옮기고, 부품을 손으로 제거하고, 휴대용 건으로 다이에 분사하는 수동 작업에서는 사이클 시간 변동성이 10~30%에 이릅니다. 로봇 추출, 자동 스프레이 시스템 및 통합 트리밍 프레스는 이러한 가변성을 제거합니다. 자동차 부품을 생산하는 완전 자동화된 대용량 공장에서는 사이클 간 변동이 일반적으로 1초 미만으로 유지되므로 정확한 처리량 예측과 일관된 야금 품질이 가능합니다.

다이 캐스팅 리드 타임: 설계부터 첫 번째 생산 부품까지

구매자와 프로젝트 관리자의 경우 샷당 주기 시간은 구매 주문부터 첫 번째 승인 배송까지의 총 리드 타임보다 즉각적인 관련성이 떨어지는 경우가 많습니다. 이 타임라인은 여러 단계로 구분됩니다.

툴링 설계 및 제작

다이캐스팅 다이는 H13 열간 공구강 또는 동급 등급으로 제작된 복잡하고 정밀하게 가공된 공구입니다. 중간 정도의 복잡성을 지닌 알루미늄 다이캐스팅 도구(단일 캐비티, 적당한 기하학적 구조, 측면 동작 없음)는 일반적으로 6~10주 승인된 디자인으로 제작합니다. 다양한 측면 동작, 복잡한 내부 냉각 또는 엄격한 치수 허용 오차가 있는 다이에는 시간이 걸릴 수 있습니다. 10~16주 . 툴링 비용은 간단한 아연 다이의 경우 약 $15,000부터 진공 시스템과 다중 코어를 갖춘 대형 구조용 알루미늄 다이의 경우 $300,000 이상까지 다양합니다.

중국과 동남아시아의 공급업체는 툴링에 4~6주를 요구하는 경우가 많지만 이는 설계 검토 주기를 제외하는 경우가 많으며 일정이 단축되어 시험 촬영 횟수가 늘어나고 부품 승인이 지연될 수 있습니다.

시험 촬영 및 부품 인증

금형이 기계에 설치된 후 T1(첫 번째 시도) 샷부터 프로세스가 시작됩니다. 이러한 초기 샷은 사출 속도, 충전 압력, 다이 온도 및 냉각 시간과 같은 기본 공정 매개변수를 설정하는 데 사용됩니다. 시험 첫날에 금형이 적합한 부품을 생산하는 경우는 극히 드뭅니다. 대부분의 프로그램 예산 2~4회 시험 공정을 조정하고 치수 편차를 해결하며 표면 결함을 해결하는 데 2~6주가 소요됩니다.

자동차 등급 다이캐스팅에는 PPAP(생산 부품 승인 프로세스) 또는 치수 보고서, 재료 인증 및 공정 능력 연구(중요 기능에 대한 Cpk ≥ 1.67)를 포함하는 이에 상응하는 문서가 필요합니다. 이 문서화 단계에서는 부품이 치수 검사를 통과한 후 2~4주가 더 추가될 수 있습니다.

총 리드타임 요약

• 단순한 부품, 부작용 없음, 비자동차: 8~14주 툴링 주문부터 첫 번째 승인 배송까지
• 중간 정도의 복잡성을 지닌 자동차 다이캐스팅: 14~22주
• 진공 다이캐스팅 및 PPAP를 사용한 대형 구조 부품: 20~30주
• 프로토타입 다이 캐스팅(소프트 툴링, 알루미늄 또는 커크사이트 다이): 2~4주 , 제한된 양, 낮은 정확도

핫 챔버 vs 콜드 챔버 다이 캐스팅: 시간 비교

두 가지 주요 다이캐스팅 공정 범주는 기본적인 기계 구조로 인해 속도가 크게 다릅니다.

핫 챔버 다이 캐스팅

핫 챔버 머신에서는 사출 실린더(구즈넥)가 용융 금속조에 영구적으로 잠겨 있습니다. 플런저가 수축되면 금속이 자동으로 챔버를 채웁니다. 금속이 전진하면 구즈넥을 통과하여 다이 안으로 들어가게 됩니다. 별도의 국자단계가 없기 때문에, 사이클 시간이 대폭 단축됩니다. — 작은 아연 부품은 다중 캐비티 다이에서 시간당 300~500회의 샷으로 순환할 수 있습니다. 온도가 높을수록 침지된 부품이 빠르게 분해되기 때문에 이 공정은 저융점 합금(아연, 납, 주석, 일부 마그네슘)으로 제한됩니다.

콜드 챔버 다이 캐스팅

콜드 챔버 기계는 주입 메커니즘을 용해로와 별도로 유지합니다. 작업자 또는 자동화된 레이들 로봇은 각 사이클 전에 측정된 금속 샷을 샷 슬리브로 옮깁니다. 이것은 추가합니다 5~15초 고온 챔버와 비교하여 사이클당이지만 물에 잠긴 구즈넥을 파괴할 수 있는 알루미늄, 마그네슘, 구리와 같은 고온 합금을 처리할 수 있습니다. 중량 기준 다이캐스팅의 대부분, 특히 자동차 알루미늄 부품은 콜드 챔버 기계를 사용합니다.

실제적으로 핫 챔버 기계에서 생산된 아연 커넥터는 사이클 시간에만 부품당 $0.08~$0.25의 비용이 들 수 있습니다. 콜드 챔버 기계에서 알루미늄으로 재설계된 동일한 부품 형상은 조각당 $0.40-$1.20의 사이클 시간 관련 비용을 가질 수 있습니다. 이는 연간 수억 개의 장치가 1초를 중요하게 여기는 대량 가전 제품 응용 분야의 실제 비용 동인입니다.

다이캐스팅과 다른 제조 공정의 속도 비교

다이캐스팅은 복잡한 금속 부품을 대규모로 생산하는 가장 빠른 방법 중 하나이지만 속도 이점은 대량 생산에서 가장 두드러집니다. 다른 일반적인 금속 성형 공정과 비교하면 다이캐스팅의 위치가 명확해집니다.

사형 주조 및 인베스트먼트 주조에 비해 다이 캐스팅의 속도 이점은 상당합니다. 전체 생산에서 실행할 때 부품당 10배에서 50배 더 ​​빠른 경우가 많습니다. 우수한 치수 반복성과 결합된 이러한 속도 이점(중요하지 않은 기능에 대한 허용 오차는 ±0.1mm가 일반적으로 유지됨)은 다이캐스팅이 연간 약 10,000개 이상의 부품을 생산하는 자동차, 가전제품 및 가전제품 제조 분야에서 지배적인 이유를 설명합니다.

다이캐스팅 사이클타임 단축 전략

대량 생산에서는 사이클 시간을 5초만 단축해도 측정 가능한 비용 절감으로 직접 이어집니다. 시간당 부담률이 $120인 기계에서 사이클당 60초로 작동하는 부품의 비용은 사이클당 $2.00입니다. 이를 50초로 줄이면 개당 비용이 $1.67로 떨어지며, 이는 자재, 인건비 또는 간접비를 변경하지 않고도 16.5% 절감됩니다. 연간 100만 개의 부품을 생산한다면 단일 프로세스 개선으로 연간 330,000달러를 절약할 수 있습니다. 가장 효과적인 주기 시간 단축 전략은 다음과 같습니다.

냉각 회로 설계 최적화

냉각 채널이 직선이 아닌 캐비티의 윤곽을 따르는 형상적 냉각은 다음과 같이 냉각 시간을 단축할 수 있습니다. 20~40% 기존 드릴 채널과 비교. 등각 채널은 적층 제조(공구강 인서트의 3D 프린팅)를 사용하여 제조되며 냉각수를 복잡한 표면에 훨씬 더 가깝게 위치시킵니다. 초기 툴링 비용 프리미엄(일반적으로 인서트 세트당 추가 $10,000~$40,000)은 대량 프로그램에서 빠르게 회복됩니다.

강화 압력을 올바르게 사용하십시오

캐비티 충전 직후에 높은 강화 압력(2단계 압력)을 적용하면 금속이 모든 디테일에 힘을 가하고 응고 중 수축을 보상합니다. 적절한 강화는 미세 다공성을 감소시켜 결과적으로 벽이 더 얇아지고 더 빨리 냉각됩니다. 이는 향상된 부품 설계 신뢰도를 통해 사이클 시간을 단축하는 간접적이지만 효과적인 경로입니다.

배출 온도 최소화

형상이 휘어지는 경향이 없고 이젝터 핀 배치가 올바른 경우 많은 작업자가 가정하는 것보다 더 높은 온도에서 부품을 이젝트할 수 있습니다. 열화상 및 변형 측정을 사용한 테스트를 통해 팀은 실험적으로 최소 안전 냉각 시간을 식별할 수 있습니다. 많은 생산 프로그램은 초기 설정 후 다시 최적화되지 않았기 때문에 필요한 것보다 10~20% 더 긴 냉각 시간을 실행합니다.

실시간 프로세스 모니터링 구현

캐비티 압력, 플런저 속도 및 다이 온도에 대한 센서가 장착된 최신 다이캐스팅 기계는 샷마다 공정 매개변수를 자동으로 조정할 수 있습니다. 이 적응형 제어는 작업자가 가끔씩 결함이 있는 샷을 방지하기 위해 수동으로 설정하는 지나치게 보수적인 냉각 시간을 방지합니다. 일관된 공정 조건은 불량률을 줄여 기계 주기를 전혀 변경하지 않고도 순 처리량을 효과적으로 향상시킵니다.

균일한 벽 두께를 위한 재설계

공칭 벽 두께에서 크게 벗어난 두꺼운 보스, 리브 또는 패드는 전체 부품의 최소 냉각 시간을 결정하는 핫스팟을 만듭니다. 두꺼운 부분을 코어링하고, 반경 전환을 추가하고, 솔리드 패드를 리브 구조로 교체하면 이러한 병목 현상을 제거할 수 있습니다. 문서화된 한 자동차 브래킷 재설계에서는 최대 벽을 8mm에서 5mm로 줄이면서(리브 형상을 통해 강도를 유지하면서) 냉각 시간을 75초에서 42초로 단축했습니다. 이는 부품을 훨씬 더 작고 저렴한 기계 등급으로 이동시키는 44% 감소입니다.

주조 후 작업 및 소요 시간

다이캐스팅 샷은 시작에 불과합니다. 대부분의 다이캐스트 부품은 배송 또는 조립 준비가 완료되기 전에 추가 작업이 필요합니다. 이러한 주조 후 단계는 시간을 추가하며(때로는 주조 주기 자체보다 더 많음) 전체 생산 일정에 계획되어야 합니다.

• 트리밍/디플래싱: 플래시(분할선의 얇은 금속 핀) 및 러너/게이트 시스템 제거. 수동 디플래싱: 부품당 30~120초. 자동 트림 프레스: 부품당 3~10초.
• 샷 블라스팅: 표면 청소 및 질감 개선. 배치 주기: 부품 로드에 5~15분.
• CNC 가공: 주조 표면의 드릴링, 태핑 및 정밀 밀링. 시간은 매우 다양합니다. 기능 및 고정 장치에 따라 30초에서 10분 정도입니다.
• 열처리(알루미늄의 경우 T5/T6): 용체화처리 및 인공시효가 소요될 수 있음 6~24시간 총계이며 배치 오븐 예약이 필요합니다.
• 표면 마감(양극산화 처리, 분체 코팅, 페인팅): 프로세스 및 마무리 클래스에 따라 1~48시간.
• 검사 및 치수 측정: 첫 번째 기사 또는 샘플 계획에 대한 CMM 검사: 종합 보고서의 경우 부품당 10~60분.

주조 후 작업이 포함된 경우 작업장에서 부품당 총 제조 시간은 초가 아닌 시간 또는 일 단위로 측정될 수 있습니다. 효율적인 생산 셀은 로봇 추출, 인라인 트림 프레스 및 통합 컨베이어를 결합하여 작업 간 시간을 최소화하고 재공품 재고를 줄입니다.

다이 캐스팅 시간에 대한 일반적인 오해

다이 캐스팅 일정에 대한 몇 가지 지속적인 오해로 인해 소싱, 프로그램 계획 및 비용 추정에 문제가 발생합니다.

"다이캐스팅은 언제나 빠르다"

다이캐스팅은 동일한 부품을 대량으로 반복 생산할 때 빠릅니다. 툴링 리드 타임이 일정을 좌우하기 때문에 소량의 경우 빠르지 않습니다. 500개 프로토타입 주문의 경우 10주의 툴링 리드 타임으로 인해 첫 번째 부품 제작 시간 측면에서 다이캐스팅이 CNC 가공이나 인베스트먼트 주조보다 느려집니다. 이것이 바로 임시 알루미늄 공구를 사용한 프로토타입 다이 캐스팅이 카테고리로 존재하는 이유입니다. 즉, 부품을 더 빨리 얻기 위해 손상된 공구 수명을 수용합니다.

"사이클 시간이 빨라지면 항상 비용이 절감됩니다."

공정 안정 최소값 이하로 사이클 시간을 줄이면 폐기율과 다이 유지보수 빈도가 높아집니다. 스크랩을 2%에서 8%로 증가시키는 냉각 시간이 10초 단축되어 기계 시간은 절약되지만 금속 및 재작업 비용은 증가합니다. 최적의 사이클 시간은 기계 시간뿐 아니라 양호한 부품당 총 비용을 최소화합니다. 이를 위해서는 기계 부담률과 함께 스크랩 및 재작업 비용을 고려해야 합니다.

"공급업체가 제시한 리드타임은 총 리드타임입니다."

공급업체는 일반적으로 툴링 리드 타임을 인용하고 때로는 T1 샘플 리드 타임을 인용합니다. 설계 검토 반복, 고객 측 치수 승인, PPAP 문서 준비 또는 물류에 소요되는 시간은 거의 포함되지 않습니다. 제시된 툴링 시간을 총 생산 시간으로 간주하는 구매자는 정기적으로 일정보다 4~8주 뒤쳐지는 자신을 발견합니다. 현실적인 프로그램 계획은 부품 승인 및 공급망 설정을 위해 공급업체가 제시한 견적 기간에 최소 3~6주를 추가합니다.
