많은 응용 분야에서 모래 주조가 다이 캐스팅보다 나은 이유

짧은 대답: 모래 주조는 비용, 유연성 및 규모 면에서 승리합니다.

샌드 캐스팅과 다이 캐스팅 중에서 선택하는 경우 실제로 필요한 것이 무엇인지에 따라 결정이 내려집니다. 금형 예산이 부족할 때, 부품이 크거나 기하학적으로 복잡할 때, 중소 규모 생산량이 관련되거나 강철 및 철과 같은 철 금속을 사용해야 하는 경우 샌드 캐스팅이 다이 캐스팅보다 낫습니다. 다이캐스팅은 표면 마감과 치수 일관성이 중요한 작고 벽이 얇은 알루미늄 또는 아연 부품의 대량 생산에 탁월합니다. 그러나 광범위한 산업, 엔지니어링 및 프로토타입 응용 분야에서는 사형 주조가 더 실용적이고 경제적인 선택입니다.

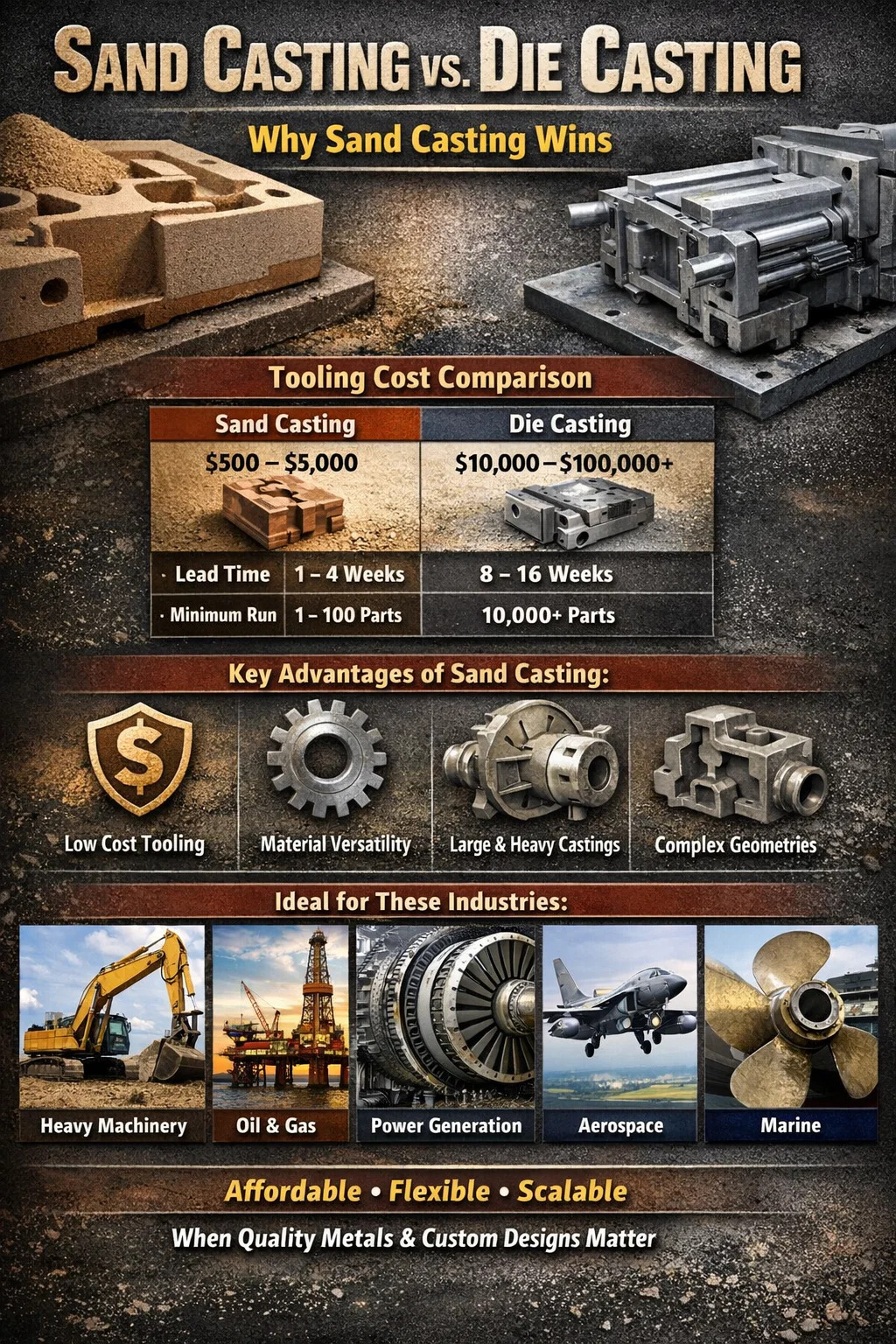

근본적인 차이점은 툴링에 있습니다. 다이캐스팅 다이의 가격은 다음과 같습니다. $10,000 ~ $100,000 이상 , 모래 주조 패턴의 비용은 일반적으로 $500 및 $5,000 . 수십만 개의 대량 생산이 이루어지지 않는 경우 이러한 격차만으로도 모래 주조가 더 현명한 재정적 결정이 됩니다.

툴링 비용: 사형 주조가 다이 캐스팅에 비해 결정적인 이점을 갖는 경우

다이 캐스팅에는 극심한 압력(보통 1,500~25,000psi)에서 수천 번의 사출 주기를 견뎌야 하는 경화 강철 다이가 필요합니다. 이러한 금형을 제조하려면 정밀 가공, 열처리 및 광범위한 품질 검증이 필요합니다. 다이캐스팅 다이의 리드타임은 일반적으로 8~16주 , 일단 제작되면 전체 도구를 폐기하지 않고는 수정 비용이 많이 들거나 불가능합니다.

대조적으로 모래 주조 패턴은 목재, 수지 또는 알루미늄으로 만들어집니다. 제조가 훨씬 간단하고 수정이 쉬우며 가격이 훨씬 저렴합니다. 초기 생산 후 설계 변경이 필요한 경우, 다이 캐스팅 다이를 변경하는 데 드는 비용의 일부만으로 사형 주조 패턴을 재작업하거나 재구축할 수 있습니다.

프로토타입 개발과 반복적 엔지니어링의 경우 이러한 차이는 혁신적입니다. 산업용 펌프 하우징 또는 맞춤형 브래킷을 개발하는 제품 팀은 단일 다이 캐스팅 다이와 동일한 비용으로 샌드 캐스팅에서 3~4번의 설계 반복을 테스트할 수 있습니다. 이를 통해 제품 개발 일정을 가속화하고 프로젝트 초기 단계에서 재정적 위험을 줄일 수 있습니다.

재료의 다양성: 모래 주조는 금속과 함께 작동합니다. 다이 캐스팅 처리할 수 없음

이는 종종 인식되지 않는 다이캐스팅의 가장 중요한 기술적 한계 중 하나입니다. 다이 캐스팅은 주로 알루미늄(융점 ~1,220°F / 660°C), 아연(~787°F / 419°C) 및 마그네슘(~1,202°F / 650°C)과 같이 상대적으로 낮은 융점을 갖는 비철 금속에 국한됩니다. 그 이유는 간단합니다. 철 금속을 녹이는 데 필요한 극한의 온도로 인해 강철 다이가 짧은 시간 내에 파괴되기 때문입니다.

샌드 캐스팅에는 그러한 제한이 없습니다. 일상적으로 다음과 함께 사용됩니다.

• 회주철 및 연성철(융점 ~2,100°F / 1,150°C)
• 탄소강 및 스테인리스강(~2,500~2,800°F / 1,370~1,538°C)
• 구리 및 황동 합금(~1,750~1,980°F / 955~1,082°C)
• 항공우주 및 에너지 응용 분야에 사용되는 니켈 합금 및 초합금
• 알루미늄 및 알루미늄 합금(두 공정 모두 호환 가능)

중장비, 건설 장비, 농업 기계, 해양 공학 등 철이나 강철 부품에 의존하는 산업의 경우 모래 주조는 단순히 선호되는 것이 아닙니다. 유일하게 실행 가능한 캐스팅 옵션입니다. 그것을 고려 회주철은 전 세계적으로 생산되는 모든 주물의 약 70%를 차지합니다. , 거의 모든 볼륨이 모래 주조를 통해 만들어집니다. 이 통계만으로도 프로세스가 실제로 지배적인 위치를 알 수 있습니다.

특히 연성철은 인장 강도, 연성 및 가공성을 모두 갖추고 있어 기어, 크랭크샤프트, 유압 부품 및 구조 부품에 선호되는 소재입니다. 다이 캐스팅을 통해 이러한 응용 프로그램에 액세스할 수 없습니다. 샌드 캐스팅은 다이캐스팅의 열적 제약에 맞는 하위 집합뿐만 아니라 전체 범위의 엔지니어링 금속에 대한 관문입니다.

부품 크기 및 무게: 다이 캐스팅이 불가능한 모래 주조 저울

다이캐스팅 기계는 강력하지만 물리적으로 제약이 있습니다. 상업용으로 사용되는 가장 큰 고압 다이캐스팅 기계라도 무게가 나가는 부품을 생산하는 데는 한계가 있습니다. 22~34kg(50~75파운드) . 다이 자체는 기계의 압반 크기에 맞아야 하며, 관련된 사출 압력으로 인해 매우 큰 부품은 구조적으로 비실용적입니다.

모래 주조는 크기나 무게 측면에서 거의 제한이 없습니다. 엔진 블록, 터빈 하우징, 펌프 케이싱, 선박 프로펠러 및 산업용 밸브 본체는 정기적으로 모래 주조됩니다. 부품 계량 수 톤 발전, 광업, 해양 석유 및 가스와 같은 분야에서는 드문 일이 아닙니다. 대형 디젤 엔진에 사용되는 단일 사형주철 부품의 무게는 500파운드 이상이 될 수 있습니다. 이는 다이캐스팅 공정의 범위를 완전히 벗어나는 수치입니다.

이러한 확장성은 대규모 자본 장비 또는 구조 구성 요소를 작업하는 엔지니어의 경우 모래 주조가 다이 캐스팅보다 절충안으로 선택되지 않음을 의미합니다. 모래 주조는 필요한 것을 물리적으로 생산할 수 있는 유일한 프로세스입니다. 금형은 매번 모래로 간단하게 재구축되므로 기계 압반 제한, 다이 용량 제약, 사출 압력 상한 등의 문제가 없습니다.

기하학적 복잡성 및 내부 특징: 사형 주조로 더 많은 설계 자유 제공

다이캐스팅은 직선으로 열고 닫아야 하는 견고한 금속 다이를 사용합니다. 즉, 부품의 모든 특징은 툴링을 언더컷하지 않고 다이 분리가 가능하도록 방향이 지정되어야 함을 의미합니다. 복잡한 내부 통로, 깊은 공동 및 언더컷은 불가능하거나 다이에 상당한 비용을 추가하는 값비싼 측면 작용 메커니즘이 필요합니다.

샌드 캐스팅은 소모성 금형과 코어를 사용합니다. 코어는 단단한 다이에서는 물리적으로 불가능한 빈 챔버, 통로, 채널 및 복잡한 내부 형상과 같은 내부 공극을 생성하기 위해 금형 캐비티 내부에 배치된 별도의 모래 모양입니다. 이러한 기능으로 인해 워터 재킷이 있는 엔진 블록, 내부 흐름 통로가 있는 매니폴드, 여러 내부 채널이 있는 밸브 본체에 모래 주조가 사용됩니다.

모래 주조에서 코어가 허용하는 것

• 엔진 및 터빈 부품의 내부 냉각 통로
• 강도를 유지하면서 무게를 줄이는 중공 구조 섹션
• 펌프 및 밸브 하우징의 복잡한 유체 흐름 채널
• 견고한 다이 내부에 부품을 잠그는 언더컷 형상
• 단일 주조에 여러 개의 교차 내부 공동이 있음

다이 캐스팅은 일부 응용 분야에서 용해성 또는 분리형 인서트를 사용하여 코어를 생산할 수 있지만 이로 인해 일반적으로 다이 캐스팅이 제공하는 효율성 이점이 빠르게 침식되는 비용과 공정 복잡성이 추가됩니다. 내부 형상이 설계 우선순위인 부품의 경우 모래 주조가 구조적으로 우수합니다.

벽 두께 요구 사항도 크게 다릅니다. 다이캐스팅은 매우 얇은 벽을 생산할 수 있습니다. 1mm(0.040인치) —경량 소비자 또는 자동차 부품에 탁월합니다. 그러나 이는 또한 금속 흐름이 다이를 채우도록 균일성 요구 사항을 적용합니다. 샌드 캐스팅은 단일 부품 내의 다양한 벽 두께에 더 잘 견디므로 설계 엔지니어는 두꺼운 부분과 얇은 부분이 모두 포함된 복잡한 구조를 만들 때 더 큰 자유를 누릴 수 있습니다.

생산량: 중소 규모 생산에 모래 주조가 더 나은 이유

다이캐스팅의 경제성은 매우 많은 수의 부품에 대해 매우 높은 고정 툴링 비용을 상각하는 것을 중심으로 구축되었습니다. 50,000개, 100,000개 또는 500,000개의 동일한 부품을 생산할 때 상환액이 효과가 있을 때 다이캐스팅의 낮은 단위당 비용은 매력적입니다. 다이캐스팅 공정은 빠릅니다. 일반적인 알루미늄 다이캐스팅 사이클은 30초와 60초 , 기계는 고도로 자동화된 환경에서 최소한의 노동력으로 작동할 수 있습니다.

그러나 대용량 컨텍스트 외부에서는 수학이 반전됩니다. 연간 500개의 맞춤형 매니폴드 하우징이 필요한 구매자의 경우, 다이캐스팅 다이에 $50,000를 지출한다는 것은 1파운드의 알루미늄이 녹기 전에 툴링 비용만으로도 부품당 $100가 추가된다는 것을 의미합니다. $3,000 패턴의 사형 주조의 동일한 부품은 단위당 툴링 비용이 $6만 추가됩니다. 이는 사형 주조의 느린 사이클 시간과 높은 단위당 노동력을 고려하더라도 거의 사라지지 않는 차이입니다.

이것이 바로 항공우주, 국방, 석유 및 가스, 맞춤형 산업 장비 제조업체가 사형 주조에 크게 의존하는 이유입니다. 그들의 생산량은 종종 연간 수십에서 수천에 이릅니다. 이러한 맥락에서 모래 주조는 타협이 아니라 유일한 합리적인 경제적 선택입니다.

사형주조와 다이캐스팅 간의 손익분기점 규모

다이 캐스팅이 샌드 캐스팅보다 경제적이 되는 교차점은 부품의 복잡성, 크기 및 재료에 따라 다릅니다. 일반적인 벤치마크로서:

• 2파운드 미만의 소형 알루미늄 부품의 경우 다이캐스팅이 종종 2파운드 이상에서 경쟁력을 갖습니다. 연간 부품 10,000~20,000개
• 2~10lbs 사이의 중간 부품의 경우 손익분기점은 연간 부품 25,000~75,000개
• 크거나 복잡한 부품의 경우 모래 주조는 상업적으로 합리적인 양으로 비용 효율성을 유지하는 경우가 많습니다.

이는 대략적인 추정치이며 실제 손익분기점은 항상 특정 애플리케이션에 대해 계산되어야 합니다. 그러나 이는 대부분의 산업용 주조 응용 분야, 특히 단위당 가격보다 맞춤화, 신뢰성 및 재료 성능이 더 중요한 분야에서 사형 주조 이점 영역에 속한다는 것을 보여줍니다.

다공성 및 기계적 특성: 다이캐스팅 약점 해결

다이캐스팅의 가장 적게 논의되는 단점 중 하나는 다공성 문제입니다. 용융 금속이 고압에서 다이에 주입되면 공기가 부품 내에 갇혀 구조적 무결성을 손상시키는 미세한 공극(다공성)이 생성될 수 있습니다. 고압 다이캐스팅은 종종 열처리에 적합하지 않습니다. 열로 인해 갇힌 가스가 팽창하여 부품이 손상되는 기포나 뒤틀림이 발생하기 때문입니다.

이는 중요한 엔지니어링 제약 사항입니다. 많은 알루미늄 및 마그네슘 합금은 용체화 처리 및 노화(예: T6 템퍼) 후에만 완전한 기계적 특성을 나타냅니다. 주조 공정 자체가 열처리를 방해하는 경우 최종 부품은 재료의 잠재적인 강도와 경도의 일부만을 사용하여 작업하게 됩니다. 진공 다이 캐스팅과 스퀴즈 캐스팅은 다공성을 줄일 수 있지만 이는 비용이 추가되고 보편적으로 사용할 수 없는 프리미엄 공정입니다.

사형 주조는 중력이나 낮은 압력 하에서 낮은 속도로 금형을 채우기 때문에 포획된 가스가 훨씬 적게 생성됩니다. 사형 주조 부품은 일반적으로 문제 없이 열처리될 수 있으므로 완전한 합금 특성을 얻을 수 있습니다. 재료 인증과 기계적 특성이 중요한 항공우주, 자동차 또는 중장비의 구조적 응용 분야에서 이는 결정적인 이점입니다.

또한, 사형주철 부품, 특히 연성철은 탁월한 가공성, 진동 감쇠 및 내마모성을 나타냅니다. 이는 재료 고유의 특성이며 다이캐스팅 응용 분야를 제한하는 다공성 제한 없이 사형 주조 공정을 통해 완벽하게 접근할 수 있습니다.

새 부품의 리드 타임: 사형 주조를 통해 초기 단계에서 부품 속도를 높일 수 있습니다.

프로토타입 평가, 긴급 교체, 파일럿 생산 등 새로운 부품이 신속하게 필요한 경우 사형 주조의 리드 타임 이점은 상당합니다. 모래 주조 패턴은 생산이 간단하고 빠르기 때문에 첫 번째 제품 주조가 종종 2~6주 디자인 마무리부터. 급회전 모래 주조를 전문으로 하는 일부 주조소는 영업일 기준 5~10일 .

단일 생산 부품이 만들어지기까지 툴링에만 8~16주가 걸리는 다이 캐스팅과 비교할 때, 신제품 개발 중 샌드 캐스팅 일정 이점은 엄청납니다. 출시 일정이 촉박한 기업이나 중요한 구성 요소를 신속하게 교체해야 하는 유지 관리 상황의 경우 이러한 차이는 가동 중지 시간 단축, 출시 기간 단축, 프로그램 위험 감소로 직접적으로 해석될 수 있습니다.

이로 인해 모래 주조는 기존 툴링이 남아 있지 않은 노후화된 기계 또는 레거시 장비의 교체 부품을 위한 표준 선택이 되었습니다. 30년 된 산업용 프레스에 더 이상 존재하지 않는 회사에서 원래 제작한 교체 철 하우징이 필요할 때 샌드 캐스팅을 사용하면 엔지니어링 도면이나 실제 샘플을 사용하여 새로운 패턴을 만들고 부품을 합리적인 비용으로 재현할 수 있습니다. 단일 교체 부품을 위해 다이캐스팅 금형을 다시 만드는 것은 경제적으로 터무니없는 일입니다.

모래 주조가 다이 캐스팅보다 성능이 뛰어난 특정 산업

어떤 산업이 다이 캐스팅보다 모래 주조에 의존하는지 이해하면 실제 장점이 어디에 집중되어 있는지 명확히 하는 데 도움이 됩니다. 이러한 부문에서는 기술 및 상업적 요구 사항이 공정에서 가장 잘 수행되는 작업과 일치하기 때문에 지속적으로 사형 주조를 선택합니다.

석유 및 가스 장비

밸브 본체, 펌프 케이싱, 매니폴드 및 웰헤드 구성 요소에는 강철 또는 연철이 필요하고 극한의 압력을 처리해야 하며 특정 용도를 위해 소량으로 생산되는 경우가 많습니다. 샌드 캐스팅은 이러한 응용 분야에서 요구되는 재료 호환성, 내부 형상 기능 및 기계적 무결성을 제공합니다. 다이캐스팅은 여기서 경쟁할 수 없습니다.

광업 및 중장비

크러셔 조, 버킷 톱니, 마모 플레이트 및 광산 기계의 구조 부품은 망간강, 크롬철 및 다이캐스팅으로 가공할 수 없는 기타 경철 합금으로 만들어집니다. 이 부문의 부품 무게는 일반적으로 다이캐스팅 기계의 용량을 훨씬 초과하는 수백 파운드에 이릅니다. 모래 주조는 유일하게 실행 가능한 제조 경로입니다.

발전

발전소 및 산업용 터빈용 스테인리스강 또는 니켈 합금으로 제작된 터빈 하우징, 임펠러 케이싱 및 발전기 엔드 벨은 보편적으로 모래 주조입니다. 재료 요구 사항, 부품 크기 및 낮은 연간 생산량으로 인해 이러한 응용 분야에서는 다이캐스팅이 경제적으로나 기술적으로 불가능합니다.

항공우주 및 국방 프로토타이핑

정밀도가 가장 중요한 분야에서도 사형 주조는 프로토타입 개발 및 소량 구조 부품에 널리 사용됩니다. 신속하게 반복하고, 항공우주 합금을 사용하고, 완전히 열처리되고 기계적으로 테스트될 수 있는 부품을 생산할 수 있는 능력 덕분에 모래 주조는 더 비싼 제조 공정을 시작하기 전에 항공우주 주조 프로그램의 표준 도구가 되었습니다.

해양 및 조선

선박 프로펠러, 방향타 프레임 및 해양 선박의 구조 부품은 대개 크기가 크며 부식 방지 청동, 니켈-알루미늄 청동 또는 스테인리스강으로 만들어집니다. 사형 주조는 이러한 요구 사항을 처리할 수 있는 유일한 공정이며 수세기 동안 해양 부품 생산을 위한 표준 방법이었습니다.

실제로 다이캐스팅이 더 나은 선택인 경우

완전한 답을 얻으려면 다이캐스팅이 진정으로 승리하는 부분을 인정해야 합니다. 다이캐스팅은 잘 정의된 세 가지 시나리오에서 사형 주조보다 우수합니다.

• 소형 비철 부품의 대량 생산: 연간 수십만 개의 알루미늄, 아연 또는 마그네슘 부품을 생산할 때 다이캐스팅의 단위당 경제성은 타의 추종을 불허합니다. 자동차 도어 핸들, 전자 인클로저, 소형 가전제품 하우징이 전형적인 예입니다.
• 표면 마감 및 치수 일관성: 다이캐스팅은 표면 마감이 32-63Ra 마이크로인치이고 치수 공차가 있어 후가공이 필요하지 않은 순형 또는 거의 순형 부품을 생산합니다. 모래 주조는 일반적으로 더 거친 표면(125~500Ra 마이크로인치)을 생성하며 엄격한 공차를 달성하려면 더 많은 가공이 필요합니다.
• 얇은 벽의 경량 구조: 설계에 구조적 무결성이 여전히 필요한 3mm 미만의 벽이 필요한 경우 다이캐스팅의 고압 주입으로 완전한 충전이 보장됩니다. 중력 공급 모래 주조는 극도로 얇은 부분을 안정적으로 채우는 데 어려움을 겪을 수 있습니다.

이러한 장점을 인정하면 비교가 정직해집니다. 다이캐스팅은 열등한 공정이 아니라 특정 조건에 최적화된 공정입니다. 이러한 조건이 충족되지 않으면 대부분의 나머지 시나리오에서는 모래 주조가 더 나은 대답입니다.

환경 및 운영 고려 사항

모래 주조에는 종종 간과되는 지속 가능성의 이점이 있습니다. 모래는 재활용 가능합니다. 현대 주조 공장의 회수 및 재사용 주물사 90% 이상 열적 또는 기계적 재생 시스템을 통해. 다이캐스팅은 소모성 공구 재료를 동일한 방식으로 사용하지 않지만 다이캐스팅 기계(대형 유압 프레스, 온도 제어 다이 및 고압 사출 시스템)를 유지 관리하는 데 드는 에너지 집약도는 상당합니다.

다이캐스팅의 불량률도 중요한 요소입니다. 다이에 주입된 금속은 러너, 오버플로 및 비스킷(샷 슬리브의 금속 디스크)도 채우기 때문에 다이캐스팅 스크랩 비율이 높아질 수 있습니다. 총 금속 소비량의 20~40% 일반적인 부분에서는 대부분 재활용이 가능합니다. 특히 철의 경우 사형 주조 스크랩 비율은 부품 크기가 클 때 전달된 금속 단위당 절대적인 측면에서 더 낮은 경우가 많습니다.

운영 공간 관점에서 볼 때 사형 주조 주조 공장은 전 세계적으로 더 많은 지리적 위치에서 접근할 수 있습니다. 다이 캐스팅에는 금형 제조를 위한 정밀 공작 기계와 상당한 자본 투자가 필요한 대형 주조 기계가 필요합니다. 개발도상국의 제조업체 또는 지역 공급망 소싱의 경우 사형 주조 주조 공장 용량을 훨씬 더 광범위하게 사용할 수 있으므로 물류 비용과 공급망 위험이 줄어듭니다.

요약: 다이 캐스팅 대신 모래 주조 선택

사형주조가 다이캐스팅보다 나은지에 대한 질문에는 하나의 보편적인 대답이 없지만 산업 및 엔지니어링 실무에서 접하게 되는 대부분의 주조 응용 분야에 대한 명확한 대답이 있습니다. 다음과 같은 경우 모래 주조가 더 나은 선택입니다.

• 일반적인 부품 크기의 경우 연간 생산량이 10,000~25,000개 미만입니다.
• 필요한 재료는 철, 강철, 스테인레스 스틸, 구리 합금 또는 모든 철 금속입니다.
• 부품 크기나 무게가 다이캐스팅 기계가 물리적으로 수용할 수 있는 수준을 초과합니다.
• 설계 반복 가능성이 높으며 툴링 수정 비용을 낮게 유지해야 합니다.
• 내부 형상, 코어 또는 복잡한 통로가 필요합니다.
• 완전한 기계적 특성을 위해서는 최종 주조품의 열처리가 필요합니다.
• 첫 번째 제품이나 프로토타입의 빠른 배송이 최우선입니다.
• 레거시 또는 맞춤형 장비의 교체 부품을 재생산해야 함

다이캐스팅은 알루미늄 및 아연 부품을 가능한 최저 단위당 비용으로 뛰어난 표면 마감으로 빠른 속도로 생산해야 하는 대량 소비재 및 자동차 제조 분야에서 그 자리를 차지하고 있습니다. 그러나 샌드 캐스팅은 훨씬 더 광범위한 엔지니어링 요구 사항을 다루고, 더 다양한 재료를 처리하며, 단일 프로토타입부터 수천 개의 부품까지 확장되며, 다이 캐스팅의 경제성이 전혀 작동하지 않는 시나리오에서도 비용 효율성을 유지합니다. 주조 공정 옵션을 평가하는 엔지니어 또는 조달 전문가에게는 사형 주조가 출발점이 되어야 하며 정당화의 부담은 주조를 선택하는 것이 아니라 전환하는 데 있어야 합니다.
