알루미늄 금속 주조: 공정, 합금 및 모범 사례

알루미늄 금속 주조가 실제로 제공하는 것

알루미늄 주조 자동차, 항공우주, 가전제품, 산업용 장비 전반에 걸쳐 경량 구조 부품에 대한 지배적인 선택을 하고 있는 데에는 그럴 만한 이유가 있습니다. 알루미늄 합금은 대략 다음과 같은 밀도를 제공합니다. 2.7g/cm3 , A380, A356과 같은 고성능 주조 합금은 열처리에 따라 160MPa~330MPa 사이의 인장 강도를 달성합니다. 뛰어난 내식성, 높은 열 전도성(약 96~160W/m·K) 및 복잡한 금형 형상을 채우는 능력과 중량 대비 강도 비율을 결합하면 알루미늄 금속 주조는 대부분의 중대형 대량 생산 시나리오에서 원금속에서 완성품까지 가장 비용 효과적인 경로가 됩니다.

제조 옵션을 평가하는 모든 사람을 위한 직접적인 결론: 부품의 무게가 필요 이상으로 무겁고, 부식성 또는 열이 많이 요구되는 환경에서 작동하고, 연간 약 500개 이상의 볼륨으로 생산되어야 하는 경우, 알루미늄 주조는 부품당 총 비용 기준으로 강철 제조, 플라스틱 사출 성형 및 아연 다이 캐스팅보다 거의 확실하게 성능이 뛰어납니다. 이 기사의 나머지 부분에서는 프로세스, 합금, 공차 및 결함 제어에 대한 구체적인 데이터를 통해 그 이유를 정확하게 설명합니다.

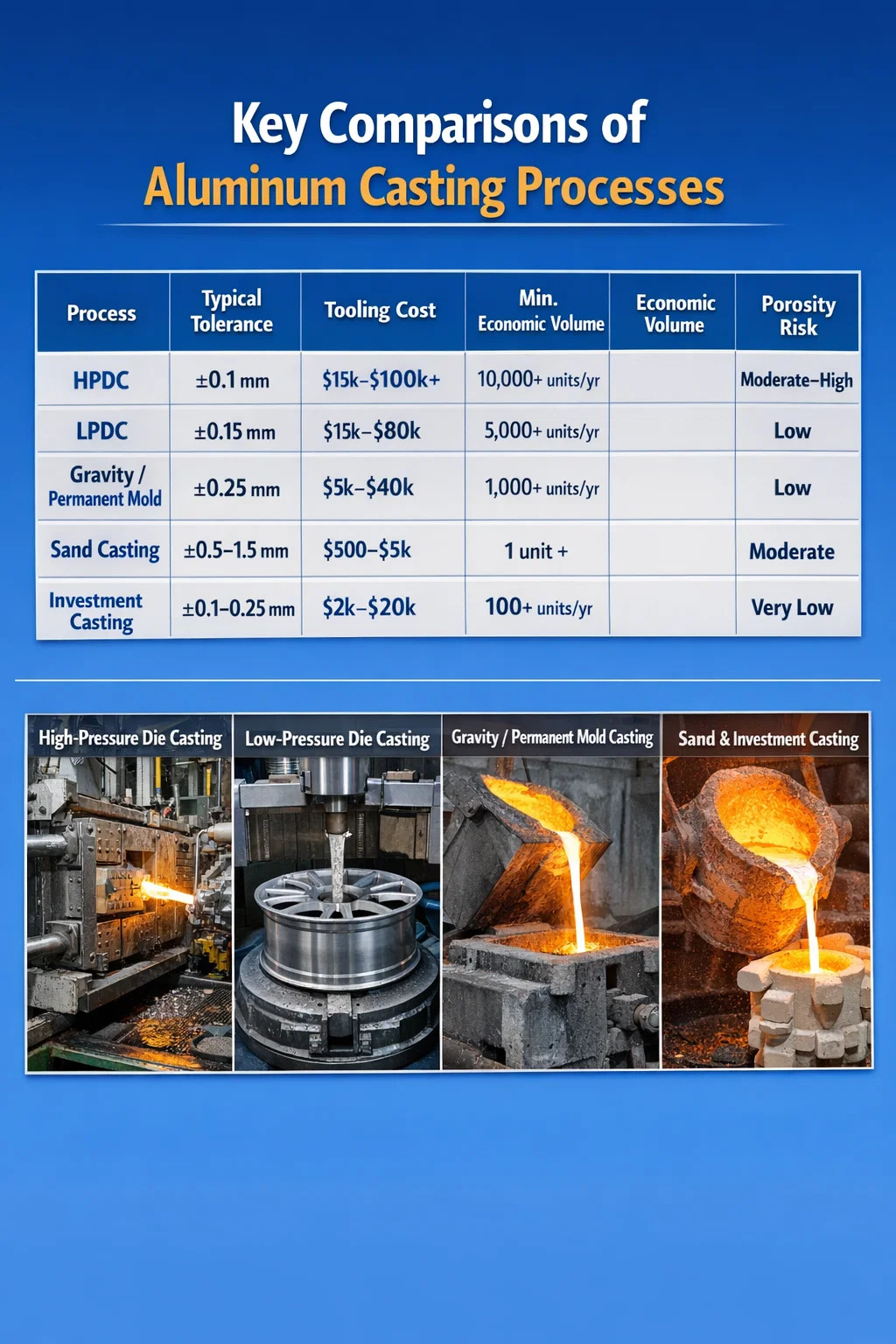

핵심 알루미늄 주조 공정 및 각각의 사용 시기

모든 알루미늄 주조 방법을 서로 바꿔서 사용할 수 있는 것은 아닙니다. 각 프로세스에는 고유한 비용 프로필, 툴링 리드 타임, 치수 기능 및 표면 마감 범위가 있습니다. 잘못된 프로세스를 선택하면 부품당 비용이 30~60% 추가되거나 치수 공차가 허용 한도를 벗어날 수 있습니다.

고압 다이캐스팅(HPDC)

HPDC는 용융된 알루미늄을 10MPa~175MPa의 압력으로 경화된 강철 다이에 밀어 넣습니다. 사이클 시간은 샷당 30~90초 정도로 빠르므로 부품 10,000개 이상의 볼륨에 선호되는 프로세스입니다. 작은 형상에 대해 ±0.1mm의 치수 공차를 일반적으로 달성할 수 있습니다. 1.0~1.5mm의 낮은 벽 두께도 가능합니다. 주요 한계는 다공성입니다. 급속 충진 중에 갇힌 가스는 압력 기밀성을 손상시키고 피로 수명을 단축시키는 미세한 공극을 생성합니다. 진공 보조 HPDC는 이 문제를 실질적으로 해결하여 잘 제어된 작업에서 다공성 수준을 부피 기준 0.5% 미만으로 만듭니다. 툴링 비용은 단순한 단일 캐비티 다이의 경우 15,000달러부터 복잡한 다중 캐비티 툴링의 경우 100,000달러 이상까지 다양합니다. 즉, HPDC는 대량 생산에서만 경제적 의미가 있습니다.

저압 다이캐스팅(LPDC)

LPDC는 0.02~0.1 MPa의 공기압을 사용하여 용융 금속을 다이 안으로 밀어 올려 더 느리고 더 제어된 충전을 제공합니다. 제어된 응고는 HPDC에 비해 밀도가 높고 다공성이 낮은 주조물을 생산합니다. 이러한 이유로 자동차 휠 제조업체는 LPDC에 크게 의존합니다. LPDC로 만든 알루미늄 휠은 동급 HPDC 휠에 비해 피로 수명을 15~25% 향상시킬 수 있습니다. 사이클 시간은 일반적으로 3~8분으로 더 길고 툴링 비용은 HPDC와 비슷하므로 LPDC는 대량 상용 부품보다는 구조적으로 중요한 부품의 중간 볼륨 생산에 적합합니다.

중력(영구금형) 주조

중력 주조는 압력을 가하지 않고 재사용 가능한 강철 주형을 사용합니다. 금속은 중력만으로 유입되어 우수한 표면 마감(일반적으로 Ra 3.2~6.3μm), 낮은 다공성 및 열처리에 적합한 기계적 특성을 갖춘 주물을 생산합니다. 중력 주조로 생산된 A356-T6 부품은 일반적으로 6~10%의 연신율로 200~220MPa의 항복 강도를 달성하므로 엔진 브래킷, 서스펜션 구성 요소 및 유압 매니폴드와 같이 안전이 중요한 응용 분야에 적합합니다. 툴링 비용은 일반적으로 $5,000~$40,000로 적당하며, 경제적 볼륨 임계값은 연간 약 1,000개 부품부터 시작됩니다.

모래 주조

사형 주조는 가장 유연한 알루미늄 금속 주조 공정으로 남아 있습니다. 패턴 툴링 비용은 $500~$5,000에 불과하고, 주문부터 첫 주조까지의 리드 타임은 2주 미만인 경우가 많으며, 사실상 크기 제한이 없습니다. 샌드 캐스트 알루미늄 부품의 범위는 50그램 브래킷부터 멀티톤 펌프 하우징까지 다양합니다. 치수 공차는 다이캐스팅보다 더 넓고(일반적으로 ±0.5~1.5mm), 표면 마감은 더 거칠고(Ra 12.5~25μm), 사이클 시간은 다이캐스팅보다 훨씬 길지만, 프로토타입, 소량 부품 및 대형 구조 주조의 경우 사형 주조가 유일한 실용적인 옵션인 경우가 많습니다. 녹색 모래, 수지 결합 모래 및 손실된 거품 변형은 각각 정확도와 비용 측면에서 서로 다른 균형을 제공합니다.

투자 주조

알루미늄의 인베스트먼트 주조(분실 왁스 주조)는 모든 주조 공정 중 가장 정밀한 표면 마감과 가장 엄격한 공차를 달성합니다. Ra 1.6~3.2μm 및 ±0.1~0.25mm의 공차가 표준입니다. 코어 없이도 복잡한 내부 형상, 언더컷 및 최소 1.5mm의 얇은 벽을 달성할 수 있습니다. 대량 생산 시 이 공정은 HPDC에 비해 부품당 비용이 많이 들지만, 가공 비용이 엄청나게 높은 항공우주 부품, 임펠러 및 의료 장치 하우징의 경우 매몰 주조를 통해 총 제조 비용을 상당히 절감할 수 있습니다.

주조에 적합한 알루미늄 합금 선택

합금 선택은 알루미늄 주조 설계에서 가장 중요한 결정일 것입니다. 잘못된 합금은 취성, 주입 중 유동성 저하, 과도한 수축 다공성 또는 부적절한 내식성을 유발할 수 있으며, 이 중 어느 것도 공정 최적화만으로는 해결할 수 없습니다. 알루미늄 주조 합금 제품군은 실리콘(Si)이 주요 합금 원소로 주로 사용됩니다. 그 이유는 실리콘이 유동성을 획기적으로 향상시키고 응고 수축을 감소시키기 때문입니다.

A380: HPDC의 주력 제품

A380(Al-Si8.5-Cu3.5)은 세계에서 가장 널리 사용되는 다이캐스팅 합금으로 북미 전체 알루미늄 HPDC 생산량의 약 50~60%를 차지합니다. 높은 실리콘 함량(7.5~9.5%)은 탁월한 유동성을 제공하여 얇은 벽과 복잡한 기하학적 구조를 가능하게 합니다. 구리 첨가(3~4%)는 주조 인장 강도를 대략적으로 향상시킵니다. 324MPa 경도는 약 80HB입니다. 단점은 연성이 감소하고(신율이 3% 미만) 용접성이 제한된다는 점입니다. A380은 구리 함량으로 인해 담금질 중에 응력 균열이 발생하기 쉽기 때문에 T5 또는 T6 열처리가 필요한 응용 분야에는 적합하지 않습니다.

A356 및 A357: 열처리 가능한 구조용 합금

A356(Al-Si7-Mg0.3) 및 고마그네슘 A357(Al-Si7-Mg0.6)은 구조적 성능이 중요한 중력 및 LPDC 응용 분야를 위한 주요 합금입니다. T6 템퍼(540°C에서 8~12시간 동안 용체화 열처리, 담금질, 155°C에서 3~5시간 숙성)에서 A356-T6는 다음의 항복 강도를 제공합니다. 207MPa , 최대 인장 강도는 262 MPa, 연신율은 6-10%입니다. A357-T6은 항복 강도를 약 290 MPa로 높입니다. 두 합금 모두 용접 및 브레이징에 잘 반응하므로 조립에 적합합니다. 주조소에서는 마그네슘 함량을 정확하게 제어해야 합니다. 용융 중 0.05% Mg의 손실은 기계적 특성을 눈에 띄게 감소시킵니다.

319 합금: 다목적 중간 옵션

319(Al-Si6-Cu3.5)는 적당한 강도와 우수한 가공성이 요구되는 엔진 블록, 실린더 헤드 및 흡기 매니폴드에 널리 사용됩니다. T5 및 T6 치료를 허용합니다. 주조된 인장 강도는 약 185 MPa입니다. T6 처리는 이를 약 250 MPa로 높입니다. 합금의 구리 함량은 A356보다 약간 더 나은 고온 안정성을 제공하며 이는 주변 온도와 200~250°C 작동 온도 사이를 순환하는 엔진 부품과 관련이 있습니다.

535 및 512: 해양 및 부식이 중요한 응용 분야

내식성이 주요 설계 동인인 해양 하드웨어, 식품 가공 장비, 화학 처리 부품인 경우 535(Al-Mg6.2) 및 512(Al-Mg4-Si1.8)와 같은 마그네슘 주성분 합금이 실리콘 주성분 합금보다 성능이 뛰어납니다. 표면처리 없이도 해수 및 염수분무에 대한 저항성이 우수하고, 연신율(신율 8~13%)이 우수합니다. 단점은 실리콘 합금에 비해 유동성이 좋지 않아 벽이 얇아지고 기하학적 복잡성이 제한된다는 것입니다. 주조소에서는 535를 주조할 때 마그네슘 산화를 방지하기 위해 주의 깊은 용광로 관행을 사용해야 합니다.

주조 결함 이해 및 제어

알루미늄 주물의 결함은 부품 폐기, 보증 반품, 현장 고장의 주요 원인입니다. 각 결함 유형의 근본 원인을 이해하는 것은 일반적인 품질 체크리스트보다 훨씬 더 유용합니다. 각 결함에는 서로 다른 수정 사항이 있고 체계적으로 격리해야 하는 여러 그럴듯한 원인이 있는 경우가 많기 때문입니다.

다공성: 가스 및 수축

다공성은 알루미늄 금속 주조에서 가장 흔한 결함이며 서로 다른 개입이 필요한 두 가지 유형으로 나타납니다. 가스 다공성 용융된 알루미늄에 용해된 수소에서 유래합니다. 액체 알루미늄은 녹는점에서 최대 0.69mL/100g의 수소를 용해할 수 있습니다. 고체 알루미늄은 약 0.036mL/100g만 담습니다. 응고 과정에서 이 용해된 수소는 구형 기공으로 침전됩니다. 해결책은 탈기입니다. 질소 또는 아르곤을 사용하여 8~15분 동안 회전식 임펠러 탈기를 하면 수소 함량이 구조 부품의 업계 표준인 0.10mL/100g 미만으로 줄어듭니다. 감압 테스트(RPT) 또는 아르키메데스 방법을 사용한 밀도 측정을 통해 붓기 전에 용융 품질을 확인합니다.

수축 다공성 금속이 응고될 때 형성되며(알루미늄은 응고하는 동안 부피 기준으로 약 3.5~8.5% 수축함) 액체 금속이 이를 보상하기 위해 유입될 수 없습니다. 두꺼운 부분이나 핫스팟에서 불규칙하고 분기된 공극으로 나타납니다. 해결책은 게이팅 및 라이저 재설계입니다. 적절한 라이저 볼륨, 가장 무거운 부분 위의 올바른 라이저 배치, 격리된 두꺼운 영역의 냉각을 통해 라이저를 향한 방향성 응고를 촉진합니다. MAGMASOFT 또는 ProCAST와 같은 시뮬레이션 소프트웨어는 툴링을 절단하기 전에 수축 다공성을 예측하여 툴링 재작업 비용을 크게 절감할 수 있습니다.

콜드 셧다운 및 잘못된 실행

콜드 셧은 두 개의 용융 금속 흐름이 만났지만 완전히 융합되지 않아 눈에 보이는 이음새나 약한 평면이 남을 때 발생합니다. 금형을 완전히 채우기 전에 금속이 응고되면 잘못된 실행이 발생합니다. 두 가지 결함 모두 금속 온도가 부족하거나 금형 온도가 부적절하거나 충전 속도가 너무 느린 경우 발생합니다. HPDC의 경우 두 번째 단계(다이 충전)의 샷 속도는 일반적으로 얇은 단면의 콜드 셧을 방지하기 위해 30~60m/s에 도달해야 합니다. 알루미늄 다이캐스팅의 금형 온도는 150~250°C로 유지됩니다. 150°C 아래로 떨어지면 2mm보다 얇은 벽에 냉간 차단 결함이 확실히 발생합니다.

산화물 함유물

알루미늄은 공기에 노출되면 거의 즉시 고체 산화물 표면을 형성합니다. 난류 주입은 이 산화막을 이중막 함유물(피로 수명과 연신율을 극적으로 감소시키는 얇은 이중층 산화물 시트)로 주물에 접습니다. John Campbell의 이중필름 이론은 주조 현장을 변화시켰습니다. 핵심은 표면을 접는 난류 없이 금형을 채우는 것입니다. 바닥 충진 게이팅 시스템, 감소된 스프루 높이, 세라믹 폼 필터 및 느리게 제어되는 주입 속도는 모두 이중필름 함량을 줄입니다. 게이팅 재설계만으로 이중필름 함량이 감소된 부품에서 피로 수명이 2~5배 향상된 것으로 기록되었습니다.

뜨거운 찢어짐

열간 인열(열간 균열)은 주물이 수축을 제약하고 인장 응력이 부분적으로 응고된 금속의 강도를 초과할 때 반고체 상태에서 발생합니다. 이는 일반적으로 급격한 단면 변화, 날카로운 내부 모서리 및 금형이 자유 수축을 방지하는 영역에서 나타납니다. 설계 수정에는 필렛 반경을 최소 3mm로 늘리고, 접합부에서 단면 두께 비율이 3:1을 초과하지 않도록 하고, 적절한 접힘성을 갖춘 금형 설계 또는 배출 중에 주조물과 함께 움직이는 금속 다이 단면이 포함됩니다.

부품 품질을 결정하는 금형 설계 원칙

금형이나 다이는 알루미늄 주조 품질이 주로 결정되는 곳입니다. 생산 현장이 아니라 금속 절단 전 설계 및 시뮬레이션 단계에서 그렇습니다. 숙련된 주조 엔지니어는 첫 번째 시험 타설 전에 대부분의 결함 범주를 방지하는 일련의 확립된 원칙을 따릅니다.

• 분할선 배치: 다이 복잡성을 최소화하고 균일한 구배 각도를 허용하려면 분할선이 부품의 가장 넓은 단면에 있어야 합니다. 화장품 표면에서 멀리 이동하면 눈에 보이는 부분에서 플래시가 발생하는 것을 방지할 수 있습니다.
• 구배 각도: 외부 표면에는 최소 1~2°의 구배가 필요합니다. 내부 표면(코어)에는 2~3° 이상이 필요합니다. 불충분한 드래프트를 제거하는 것은 배출 중 다이 손상 및 주조 왜곡의 가장 일반적인 원인 중 하나입니다.
• 게이팅 시스템 설계: 게이트는 가장 두꺼운 단면에 배치되어야 하며 아래에서 위로 점진적으로 금형을 채우도록 위치해야 합니다. 여러 개의 얇은 게이트는 일반적으로 하나의 큰 게이트보다 선호됩니다. 왜냐하면 국부적인 열 집중을 줄이고 충전 균일성을 향상시키기 때문입니다.
• 오버플로 우물 및 환기: HPDC에서는 충진 경로 끝에 있는 오버플로 우물이 차가운 금속, 산화물, 함유물이 될 수 있는 갇힌 공기를 수집합니다. 분할선에 0.05~0.15mm 깊이의 통풍구가 있어 번쩍임 없이 공기가 빠져나갈 수 있습니다.
• 냉각 채널 레이아웃: 균일한 다이 냉각은 수축 다공성과 다이 납땜을 유발하는 국부적인 핫스팟을 방지합니다. 이제 EDM 및 적층 가공 다이 인서트로 가공할 수 있는 등각 냉각 채널은 기존 드릴 채널에 비해 사이클 시간을 15~30% 줄일 수 있습니다.
• 이젝터 핀 배치: 부품 전체에 균일하게 힘을 가하려면 이젝터 핀을 분산시켜야 합니다. 한쪽 끝에 집중된 핀은 특히 벽이 얇은 주조에서 왜곡을 발생시킵니다. 핀 표시는 비미용적, 비기능적 영역에 위치해야 합니다.

알루미늄 주물의 열처리: 시기 및 방법

열처리는 알루미늄 주물의 기계적 특성을 실질적으로 증가시킬 수 있습니다. 그러나 합금이 열처리 가능하고 주물의 다공성이 충분히 낮아서 담금질로 인해 기포가 형성되지 않는 경우에만 가능합니다. 표준 수준의 가스 다공성을 지닌 HPDC 주물은 500~540°C에서 용체화 열처리 중에 갇힌 가스가 팽창하여 표면 기포를 형성하기 때문에 일반적으로 T6 처리가 불가능합니다. 이것이 HPDC가 일반적으로 주조 또는 T5(용체화 처리 없이 인공 노화만) 조건에서 사용되는 한 가지 이유입니다.

중력 및 모래 주조를 위한 T6 처리

A356 및 A357 중력 주조의 경우 T6 사이클은 535~545°C에서 8~12시간 동안 용체화 열처리로 시작됩니다. 이 기간 동안 실리콘 입자가 구상화되고 Mg2Si가 매트릭스에 용해됩니다. 그런 다음 주물을 냉수 대신 뜨거운 물(60~80°C)에서 담금질하여 잔류 응력을 줄이면서도 과포화 상태를 유지합니다. 인공 숙성은 150~160°C에서 3~5시간 동안 진행됩니다. 각 단계가 중요합니다. 용액 처리 중 물을 덜 담그면 Mg₂Si가 용해되지 않고 달성 가능한 강도가 10~15% 감소합니다. 과도한 노화는 석출물이 거칠어짐에 따라 강도와 경도를 감소시킵니다.

다이 캐스팅용 T5 처리

T5 처리(사전 용체화 처리 없이 인공 노화)는 급속 다이 냉각으로 인해 일부 과포화 상태를 유지하는 합금으로 제작된 HPDC 주조물에 적용할 수 있습니다. A380 및 유사한 합금의 경우 T5는 155~165°C에서 4~6시간 동안 노화되어 경도가 10~20% 증가하고 치수 안정성이 향상됩니다. 이는 T6의 특성 개선을 가져오지는 않지만 다공성 관련 기포 문제를 방지합니다. 다이캐스트 형태로 전체 T6 특성을 요구하는 응용 분야의 경우 진공 다이캐스팅 또는 압착 캐스팅(용체화 처리와 호환되는 저다공성 주조물 생성)이 대체 경로입니다.

치수 안정성 및 응력 완화

열처리되지 않은 정밀 가공용 주물은 230~260°C에서 2~4시간 동안 응력 완화 어닐링을 받아야 합니다. 응고 및 취출로 인한 잔류 응력으로 인해 벽이 얇은 형상을 가공하는 동안이나 가공 후에 0.1~0.5mm의 치수 변화가 발생할 수 있습니다. 이는 특히 공차가 정밀한 보어 위치를 갖는 하우징 및 밸브 본체 주물과 관련이 있습니다.

알루미늄 주물 가공: 속도, 이송 및 공구 선택

알루미늄은 모든 주조 재료 중에서 가공성이 가장 높은 재료 중 하나이지만, 주조 합금에 실리콘 및 기타 경질 입자가 존재한다는 것은 공구 선택 및 절단 매개변수가 단조 알루미늄에 사용되는 것과 다르다는 것을 의미합니다. 이를 올바르게 수행하면 최적이 아닌 선택에 비해 공구 수명이 3~10배 단축됩니다.

고실리콘 합금(16~18% Si를 함유한 A380, A390)은 저실리콘 합금보다 훨씬 더 마모성이 높습니다. 다결정 다이아몬드(PCD) 툴링은 이러한 합금의 대량 가공을 위한 표준 선택이며, 동등한 응용 분야에서 초경의 공구 수명이 모서리당 2,000~10,000개인 데 비해 공구 수명은 모서리당 50,000~200,000개입니다. 부피가 작거나 마모성이 적은 합금(A356, 319)의 경우 비코팅 또는 TiN 코팅 초경이 비용 효율적입니다.

• 절단 속도: 초경의 경우 300~1,500m/min; 아공융 합금의 PCD에 대해 1,000-4,000m/min.
• 공급 속도: 밀링의 경우 0.1–0.4 mm/tooth; 터닝의 경우 0.1–0.5 mm/rev.
• 도구 형상: 높은 경사각(12~20°)은 절삭 부하를 줄이고 구성인선을 방지합니다. 광택 홈은 알루미늄 접착력을 감소시킵니다.
• 냉각수: 대량 절삭유 또는 최소량 윤활(MQL)은 정밀 보어의 열팽창 오류를 방지합니다. 황삭에는 건식 가공이 가능하지만 공차가 엄격한 정삭에는 불가능합니다.

주조 알루미늄의 드릴링 및 태핑에는 깊은 구멍의 칩을 제거하는 펙 사이클에 주의가 필요합니다. 건조한 상태에서 탭된 나사산에 알루미늄이 마모되는 경향은 공구 파손 및 부품 폐기의 일반적인 원인입니다. 나사산 형성 탭(절단 탭 아님)은 칩 없이 더 강한 나사산을 생성하며 알루미늄 주조의 블라인드 탭 구멍에 대한 업계 표준입니다.

알루미늄 주조 부품의 표면 마감 옵션

주조 알루미늄 표면은 비외장용 내부 부품에 적합한 경우가 많지만, 많은 응용 분야에서는 향상된 부식 방지, 경도 또는 외관이 필요합니다. 알루미늄 주조의 표면 마감 옵션 범위는 대부분의 다른 주조 금속보다 넓습니다.

아노다이징

유형 II(표준) 양극 산화 처리는 내식성을 향상시키고 넓은 색상 범위로 염색할 수 있는 5~25μm 산화알루미늄 층을 생성합니다. 유형 III(경질 아노다이징)은 표면 경도가 최대 400~600HV인 25~75μm의 층을 생성하며 마모 표면에 적합합니다. 주조 알루미늄의 한계는 HPDC 합금(Si ~9% A380)의 높은 실리콘 함량이 저실리콘 합금보다 더 어둡고 덜 균일한 양극 처리된 표면을 생성한다는 것입니다. A356 및 6061 단조 합금은 더 밝고 균일한 마감을 위해 양극 산화 처리됩니다. 미용 양극산화 품질이 요구사항인 경우 합금 선택은 설계 프로세스 초기부터 이를 고려해야 합니다.

크로메이트화코팅(알로다인/이리다이트)

크로메이트 변환 코팅(MIL-DTL-5541 클래스 1A 또는 클래스 3)은 부식 방지 및 페인트 접착을 위해 항공우주 및 국방 분야에 널리 사용됩니다. 이는 사실상 치수 축적(0.25–1 µm)을 추가하지 않고 전기 전도성을 유지하므로 EMI/RFI 차폐 응용 분야에 적합합니다. 6가 크롬산염(Cr⁶⁺) 환경 규제로 인해 이제 3가 크롬산염(Cr³⁺) 제제가 대부분의 시설에서 표준이 되었습니다.

분말 코팅 및 액체 페인트

분말 코팅 알루미늄 주물은 60~120μm 두께의 내구성 있고 충격에 강한 마감재를 생산합니다. 전처리(인산철, 지르콘산염 또는 인산아연)는 코팅 접착력과 내부식성을 결정합니다. 크롬이 함유되지 않은 지르콘산염 전처리는 자동차 외장 알루미늄 부품의 표준이 되었습니다. 액체 프라이머 탑코트 시스템은 보다 엄격한 필름 두께 제어가 필요한 경우 또는 복잡한 형상을 마스킹하여 파우더 코팅을 실현할 수 없는 경우에 사용됩니다.

쇼트 블라스팅 및 텀블링

직경 0.2~0.8mm의 강철 또는 세라믹 샷을 사용한 샷 블라스팅은 일반적으로 산화물 표면의 주조 표면을 청소하고 시각적 외관을 개선하며 표면에 50~150MPa의 유익한 압축 잔류 응력을 도입하는 데 사용됩니다. A357 항공우주 주물의 제어된 쇼트 피닝은 이 압축 응력 메커니즘을 통해 고주기 응용 분야에서 피로 수명을 30~60% 연장하는 것으로 나타났습니다. 세라믹 매체의 텀블링(진동 마감)은 가장자리를 디버링하고 수동 처리 없이 복잡한 형상의 표면 마감을 균일하게 향상시킵니다.

알루미늄 주조 품질 검사 방법

알루미늄 주물의 효과적인 품질 검사에는 단일 기술로 모든 결함 유형을 감지할 수 없기 때문에 여러 가지 보완적인 방법이 필요합니다. 육안 검사, 치수 측정, 비파괴 검사(NDT)는 모두 중요한 부품에 대한 완전한 품질 시스템에 필요합니다.

• 엑스레이 및 CT 스캔: 산업용 X선(2D 방사선 촬영)은 알루미늄 주물의 내부 다공성, 함유물 및 수축을 감지하는 표준 방법입니다. 3D 컴퓨터 단층촬영(CT) 스캐닝은 복셀 해상도가 5~50μm까지인 체적 결함 맵을 제공하여 ASTM E2868 또는 ASTM E505와 같은 허용 기준에 대한 정량적 다공성 분석을 가능하게 합니다. 생산 검사에서 2D X-Ray를 사용하는 경우에도 개발 및 초도품 검사에 CT 스캐닝이 점점 더 많이 사용되고 있습니다.
• 염료 침투 검사(DPI): DPI는 균열, 콜드 셧, 표면 다공성과 같은 표면 파괴 결함을 드러냅니다. 가격이 저렴하고 모든 알루미늄 합금에 적용 가능합니다. UV 광선을 사용하는 유형 I(형광) 침투 시스템은 가시 염료 시스템보다 더 미세한 결함을 감지하며 ASTM E1417에 따른 항공우주 주조의 표준입니다.
• 좌표 측정기(CMM): 터치 프로브 또는 광학 스캐너를 갖춘 CMM은 GD&T 콜아웃에 대한 치수 적합성을 검증합니다. 새 주물의 초도품 검사에서는 일반적으로 3~5개의 샘플에서 임계 치수의 100%를 측정해야 합니다. 생산 검사에서는 ANSI/ASQ Z1.4 또는 Z1.9에 따른 통계 샘플링을 사용합니다.
• 경도 테스트: 브리넬 경도(HBW 5/250)는 알루미늄 주조의 표준입니다. 이는 열처리가 올바르게 수행되었는지 빠르고 간접적으로 검증합니다. A356-T6은 75-90 HB를 표시해야 합니다. 주조된 A380은 75~85HB를 보여줍니다. 경도 테스트는 사양 준수를 위한 인장 테스트를 대체하지 않지만 100% 생산 스크리닝에 유용합니다.
• 인장 및 피로 테스트: 파괴적인 기계적 테스트는 고객 표준이나 내부 품질 계획에 지정된 빈도로 별도의 주조 테스트 바 또는 절단된 생산 주조품에 대해 수행됩니다. ASTM B108은 중력 및 영구 주형 주조에 대한 테스트 바 주조 절차를 관리합니다.

알루미늄 금속 주조 프로젝트의 비용 동인

알루미늄 주조 프로젝트에서 비용이 축적되는 위치를 이해하면 구매자와 엔지니어는 개별 품목을 최적화하는 대신 총 비용을 줄이는 설계 및 소싱 결정을 내릴 수 있습니다. 대부분의 알루미늄 주조 프로그램에서 가장 큰 5가지 비용 동인은 툴링 상각, 원자재, 에너지, 폐기율 및 2차 작업입니다.

툴링 상각

소량의 경우 툴링 비용이 부품당 비용을 지배합니다. 10,000개 이상의 부품을 상각하는 $50,000 HPDC 다이에는 툴링 비용만 부품당 $5.00가 추가됩니다. 부품 100,000개에서는 부품당 $0.50를 기여합니다. 이것이 바로 사이클당 비용이 더 높더라도 소량의 프로세스 선택이 모래 주조 또는 저비용 중력 툴링을 선호해야 하는 이유입니다. 툴링 상각 계산은 일반적으로 연간 2,000~5,000개 부품 미만의 볼륨에서 승리합니다.

합금 비용 및 금속 수율

1차 알루미늄 잉곳 비용은 LME 가격에 따라 변동하며 지난 10년 동안 미터톤당 $1,500~$3,800 범위였습니다. 2차(재활용) 알루미늄은 1차 알루미늄보다 비용이 20~40% 저렴하며 대부분의 다이캐스팅 작업에 사용됩니다. 금속 수율(주입된 총 금속에 대한 완성된 주조 중량의 비율)은 모래 주조(대형 라이저 사용)의 경우 50~60%에서 HPDC(효율적인 게이팅 사용)의 경우 80~92%까지 다양합니다. 알루미늄 비용이 톤당 $2,000인 연간 500톤 작업에서 수율이 10% 향상되면 재료비가 연간 $100,000 절감됩니다.

폐기율 및 다운스트림 영향

알루미늄 주조 작업의 폐기율은 잘 운영되는 대용량 HPDC 시설의 경우 2% 미만이고, 새로운 프로그램 시작 시 또는 공정 제어가 불량한 주조소의 경우 10~20%에 이릅니다. 폐기율이 1% 증가할 때마다 폐기된 부품에 대해 이미 수행된 2차 작업 비용을 고려하기 전에 부품당 비용이 약 1% 추가됩니다. 결함이 발견되기 전에 상당한 가공을 받는 부품의 경우 폐기된 단위당 비용은 주조 비용의 3~5배가 될 수 있습니다. 이것이 캐비티 압력 센서, 다이 온도의 열 화상, 샷 프로파일 분석 등 실시간 프로세스 모니터링에 투자하면 적당한 생산량에서도 긍정적인 ROI를 얻을 수 있는 이유입니다.

보조 작업

가공, 열처리, 표면 마감, 조립 및 누출 테스트는 총 부품 비용 방정식에서 주조 비용을 초과하는 경우가 많은 2차 작업입니다. 생산 비용이 $4.00인 주물의 비용은 가공 후 $18.00, 열처리 후 $3.00, 표면 마감 후 $2.00로, 마진 전 총 $27.00가 됩니다. 2차 작업 감소에 초점을 맞춘 제조용 설계(DFM) 검토(불필요한 기계 가공 기능 제거, 공차가 허용되는 주조 표면 사용, 고정을 위한 자체 위치 기능 설계)는 부품 기능을 저하시키지 않으면서 총 제조 비용을 15~30%까지 정기적으로 절감합니다.

알루미늄 주조 기술의 새로운 발전

알루미늄 주조 산업은 주로 자동차 전기화 및 경량화 요구 사항에 따라 지난 30년보다 지난 10년 동안 더 많은 기술 발전을 이루었습니다. 몇 가지 특정 개발로 인해 알루미늄 주조가 생산할 수 있는 제품과 비용이 바뀌고 있습니다.

기가캐스팅 및 구조적 다이캐스팅

Tesla가 대형 HPDC 기계(6,000~9,000톤 조임력)를 채택하여 후면 하부 구조 전체를 단일 주조로 생산함으로써(70~100개의 개별 스탬핑 및 용접 강철 부품을 대체) 구조적 다이 캐스팅에 대한 폭넓은 관심을 불러일으켰습니다. 제조 방식은 부품 수를 줄이고, 용접 및 조립 노동력을 없애고, 무게를 줄입니다. 기술적 과제는 이러한 규모에서 구조적 완전성을 확보할 수 있을 만큼 낮은 다공성 수준을 유지하는 것입니다. Silafont-36 및 Aural-2를 포함하여 구조적 다이 캐스팅용으로 특별히 개발된 합금은 열처리 없이 주조된 상태에서 표준 A380보다 더 높은 연신율(신율 10-15%)을 제공하므로 필요할 때 T6 업그레이드가 가능합니다.

반고체 금속 주조(Rheocasting 및 Thixocasting)

반고체 금속(SSM) 가공에서는 알루미늄을 완전히 액체가 아닌 부분적으로 응고된 슬러리 상태(고형분 40~60%)로 주입합니다. 요변성 슬러리는 압력 하에서 흐르지만 액체 HPDC보다 난류가 훨씬 낮기 때문에 가스 동반 및 산화물 이중막 함량이 최소화됩니다. SSM 주물은 0.1% 미만의 다공성 수준을 달성하고 T6 열처리와 완벽하게 호환되어 단조 알루미늄에 가까운 기계적 특성을 생성합니다. 공정 비용 프리미엄은 기존 HPDC에 비해 20~40%이지만 다이캐스트 폼 팩터에서 구조적 무결성과 열처리성이 필요한 응용 분야의 경우 SSM은 기술적으로 비교할 수 없습니다.

시뮬레이션 기반 다이 설계

주조 시뮬레이션 소프트웨어(MAGMASOFT, ProCAST, Flow-3D Cast)는 툴링이 제조되기 전에 충전 패턴, 응고 순서, 열 구배 및 잔류 응력 분포를 높은 정확도로 예측할 수 있는 수준으로 발전했습니다. 시뮬레이션 기능에 투자한 파운드리에서는 툴링 시험 및 첫 번째 제품 거부가 30~50% 감소했다고 보고합니다. 경제적 사례는 간단합니다. 연간 $30,000~$80,000의 비용이 드는 시뮬레이션 패키지는 연간 툴링 프로젝트에서 $2~3백만 이상을 실행하는 주조소에서 툴링 재작업 및 스크랩을 훨씬 더 많이 절약합니다.

툴링 및 코어용 적층 가공

규사의 바인더 제트 프린팅으로 생산된 3D 프린팅 모래 주형 및 코어는 모래 주조 리드 타임을 몇 주에서 며칠로 단축했으며 기존 코어 박스 툴링으로는 불가능했던 복잡한 내부 형상을 가능하게 했습니다. 이전에는 $15,000의 코어 박스 도구와 6주의 리드 타임이 필요했던 샌드 코어를 이제 $200~$800의 비용으로 24~48시간 내에 프린팅할 수 있습니다. 다이 캐스팅의 경우 적층 제조된 컨포멀 냉각 인서트와 레이저 파우더 베드 융합으로 생산된 샷 슬리브 라이너는 대량 생산 프로그램에서 열 관리와 다이 수명을 눈에 띄게 향상시킵니다.
